Tablero Metalico Embutido 72 Modulos IP41 Ral7032
La Cumbre de la Distribución Eléctrica: Capacidad de 72 Módulos
Cuando un proyecto alcanza niveles de complejidad industrial o residencial de alto estándar, la dispersión de tableros pequeños se convierte en un problema logístico y estético. El Tablero Metálico Embutido de 72 Módulos es la respuesta definitiva para centralizar la gestión eléctrica. Gracias a su configuración de 4 filas, ofrece una versatilidad sin precedentes para agrupar protecciones diferenciales, automáticos de gran amperaje y módulos de control inteligente en un solo chasis reforzado.
Para el instalador autorizado, este gabinete es un lienzo de alta eficiencia. El generoso espacio interior permite un peinado de conductores de gran sección sin estrangular el cableado, favoreciendo una ventilación natural superior y facilitando las futuras termografías o mantenimientos preventivos. No es solo un gabinete; es la infraestructura que garantiza que una instalación eléctrica de gran volumen opere de forma estable y segura durante décadas.
Su acabado en pintura electrostática gris RAL 7032 y su montaje embutido permiten que esta unidad de gran formato se integre con sobriedad en cualquier entorno, cumpliendo con las exigencias de arquitectos y revisores SEC por igual. Al elegir este tablero en Ingoa, estás asegurando el corazón eléctrico de tu obra con calidad profesional.
Especificaciones Técnicas para Proyectos de Ingeniería
Diseñado para resistir y organizar, este tablero destaca por sus características de alto desempeño:

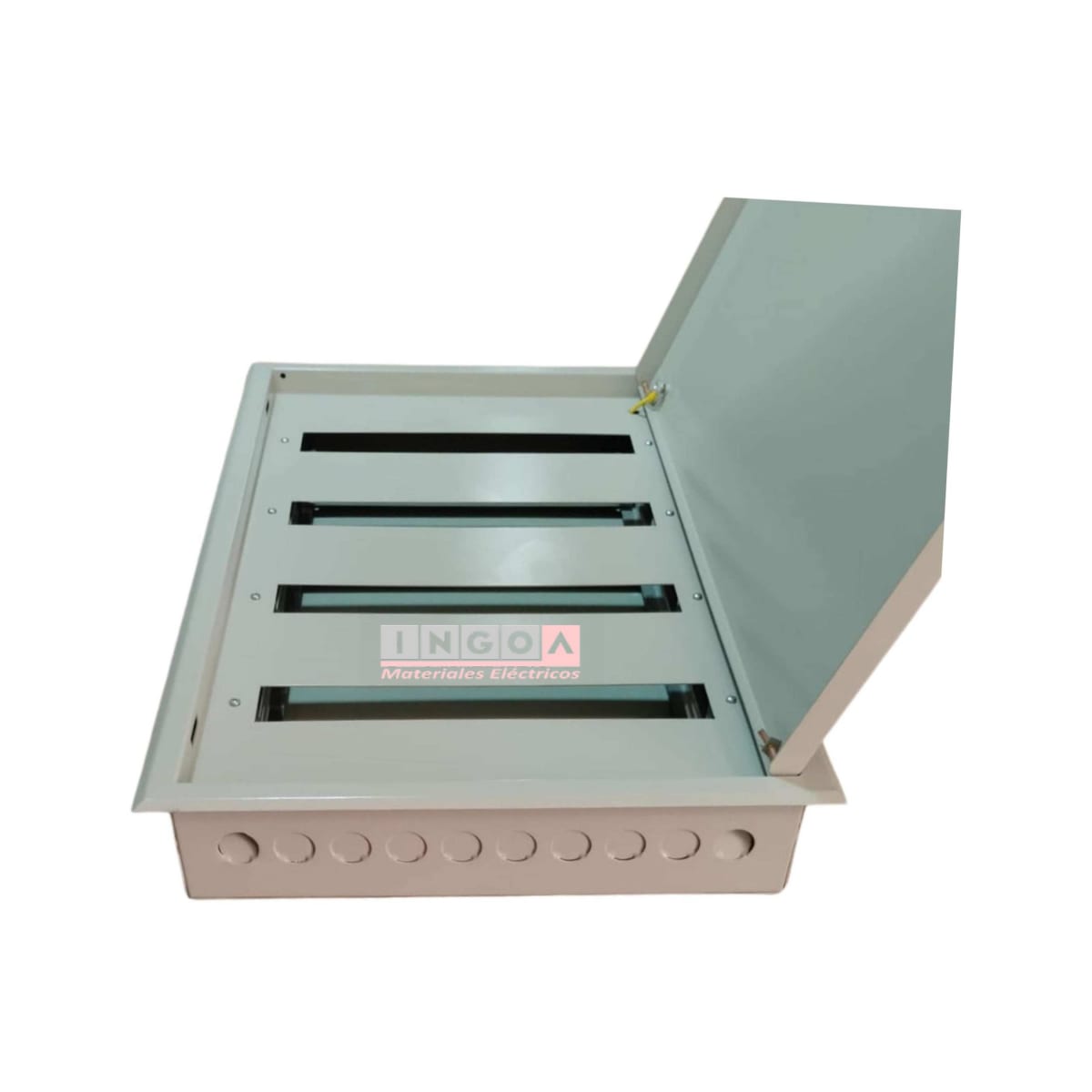

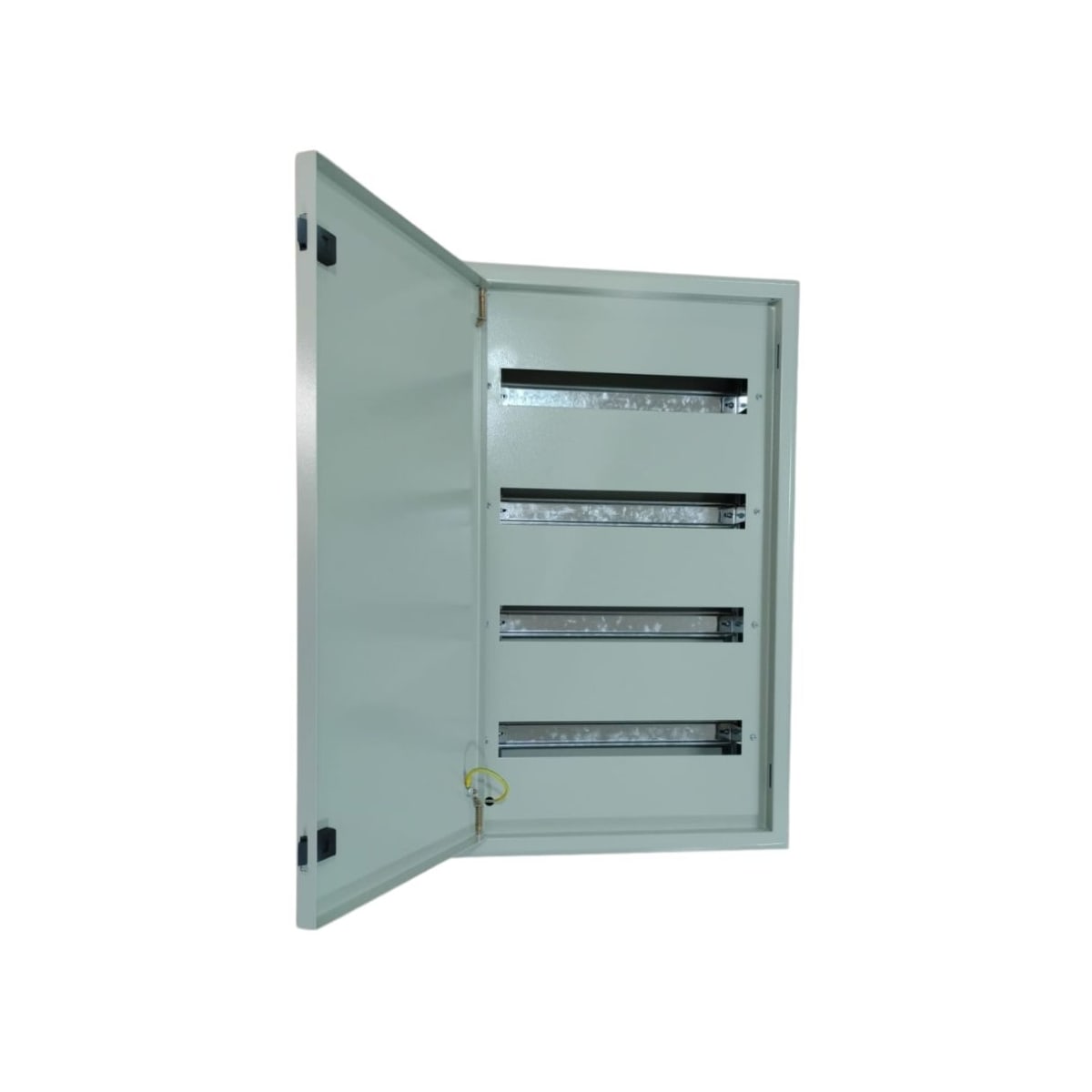

- Capacidad Máxima: 72 polos DIN (distribuidos en 4 filas: 18+18+18+18), ideal para tableros generales de gran envergadura.
- Construcción en Acero: Cuerpo y puerta metálica de alta resistencia con protección IK10 contra impactos, superando ampliamente a los gabinetes de resina.
- Grado de Protección IP41: Sellado óptimo para resguardar componentes internos contra polvo y humedad en ambientes interiores controlados.
- Peso: 12,5Kg (producto embalado).

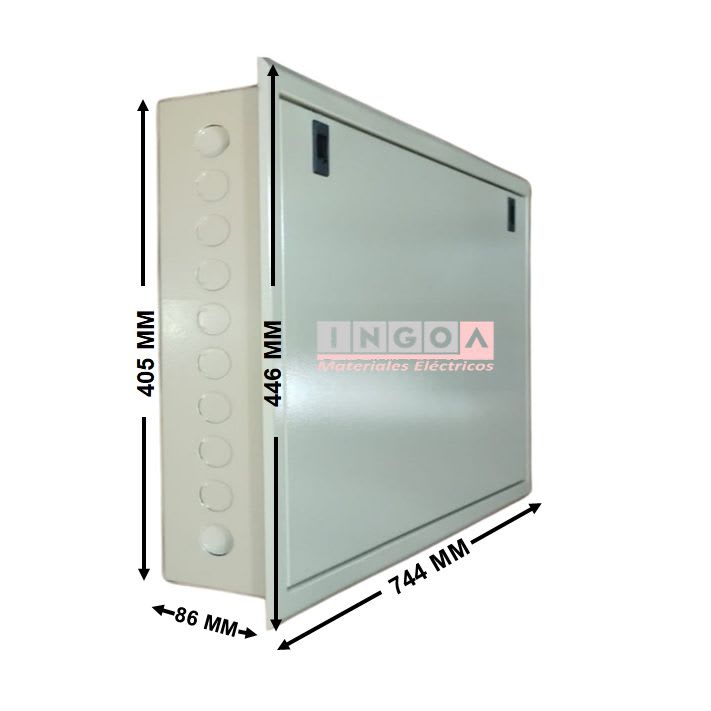

- Medidas para Embutir: 717x405x86mm Su diseño optimizado permite un ajuste hermético y seguro en tabiquería o muros sólidos, facilitando el trabajo del instalador.

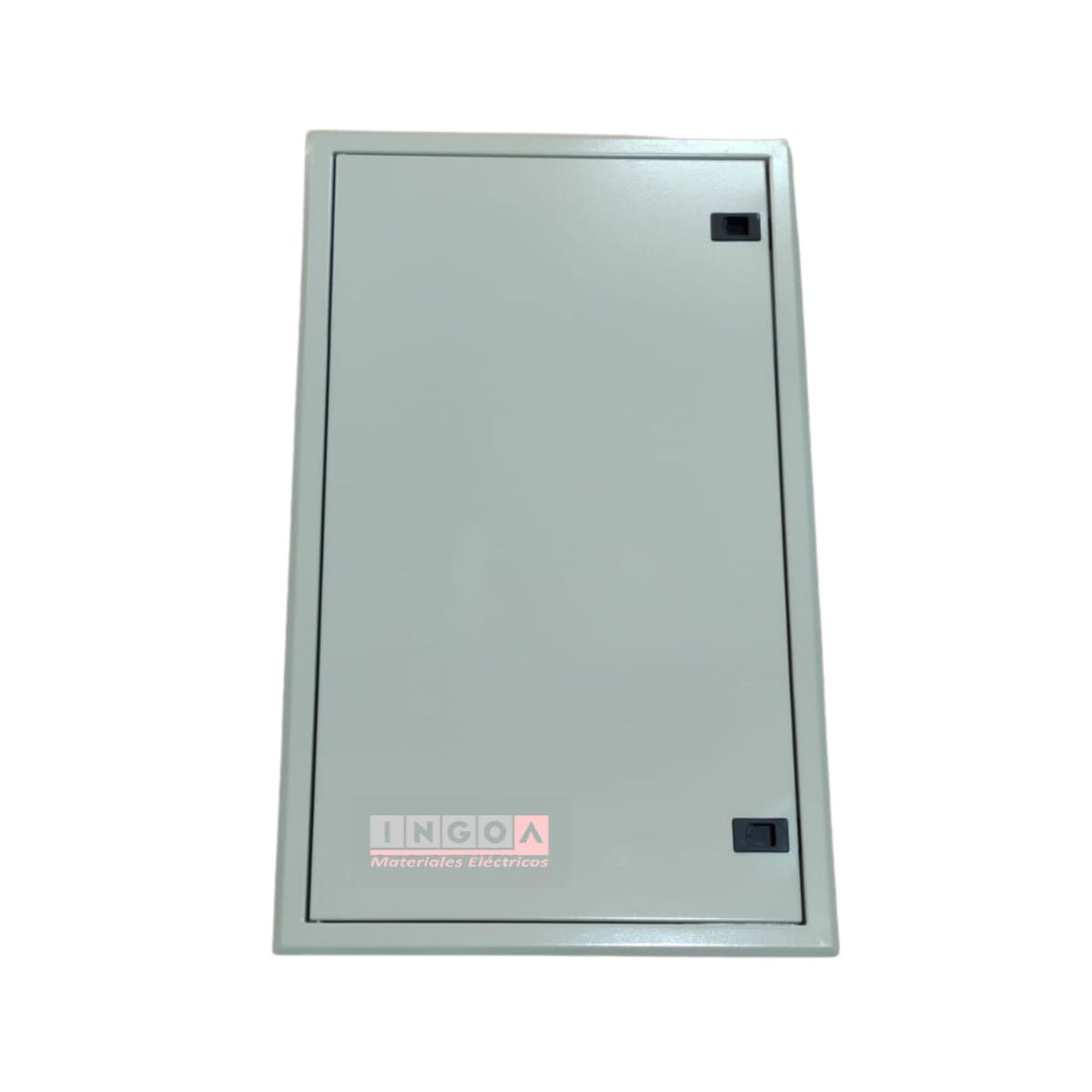

- Medidas Exteriores: 744x446mm, desarrolladas para ofrecer una integración estética superior, cubriendo con precisión el área de instalación para un acabado impecable.
- Certificación Normativa: Fabricado bajo estándares internacionales y totalmente compatible con el pliego técnico RIC de la SEC en Chile.

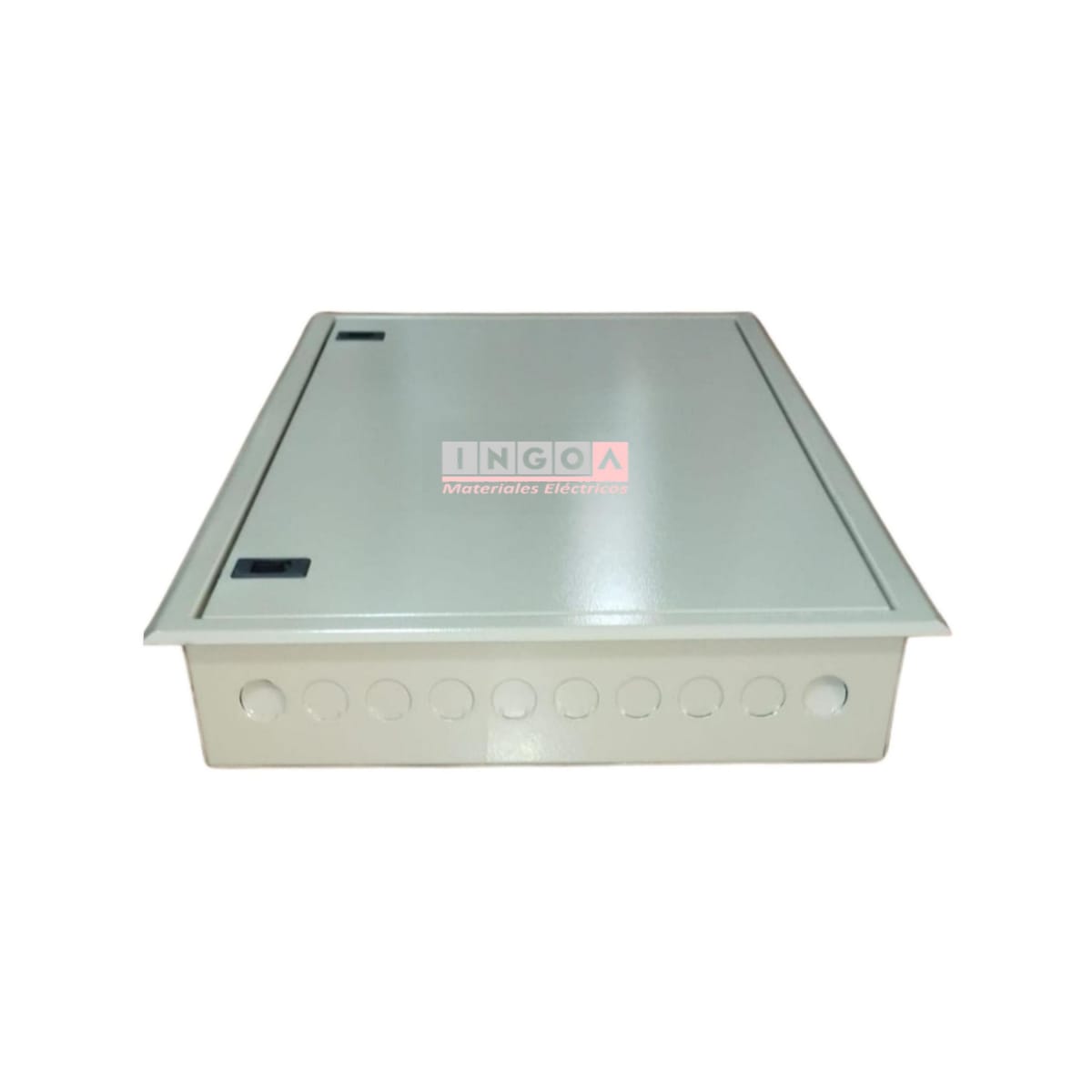

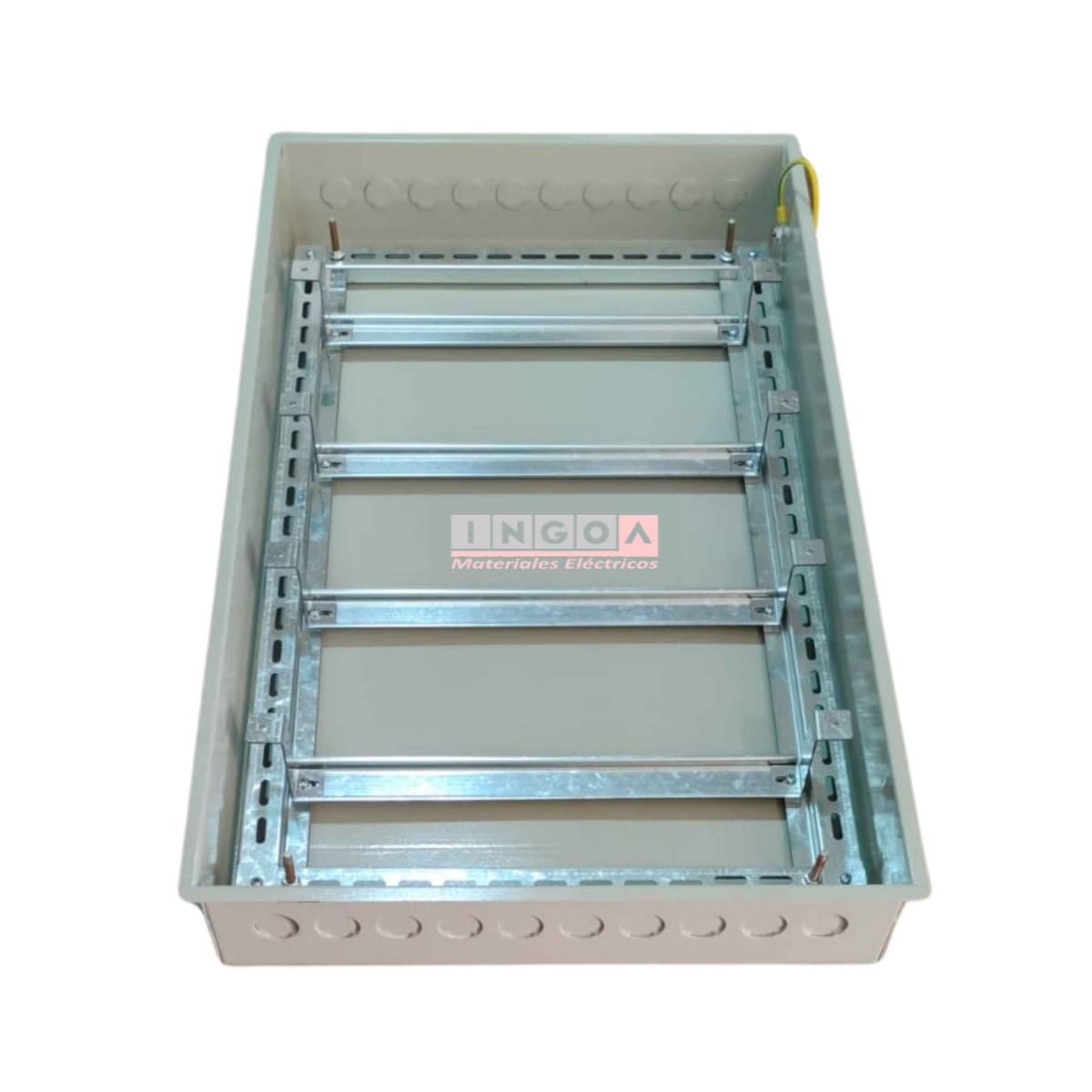

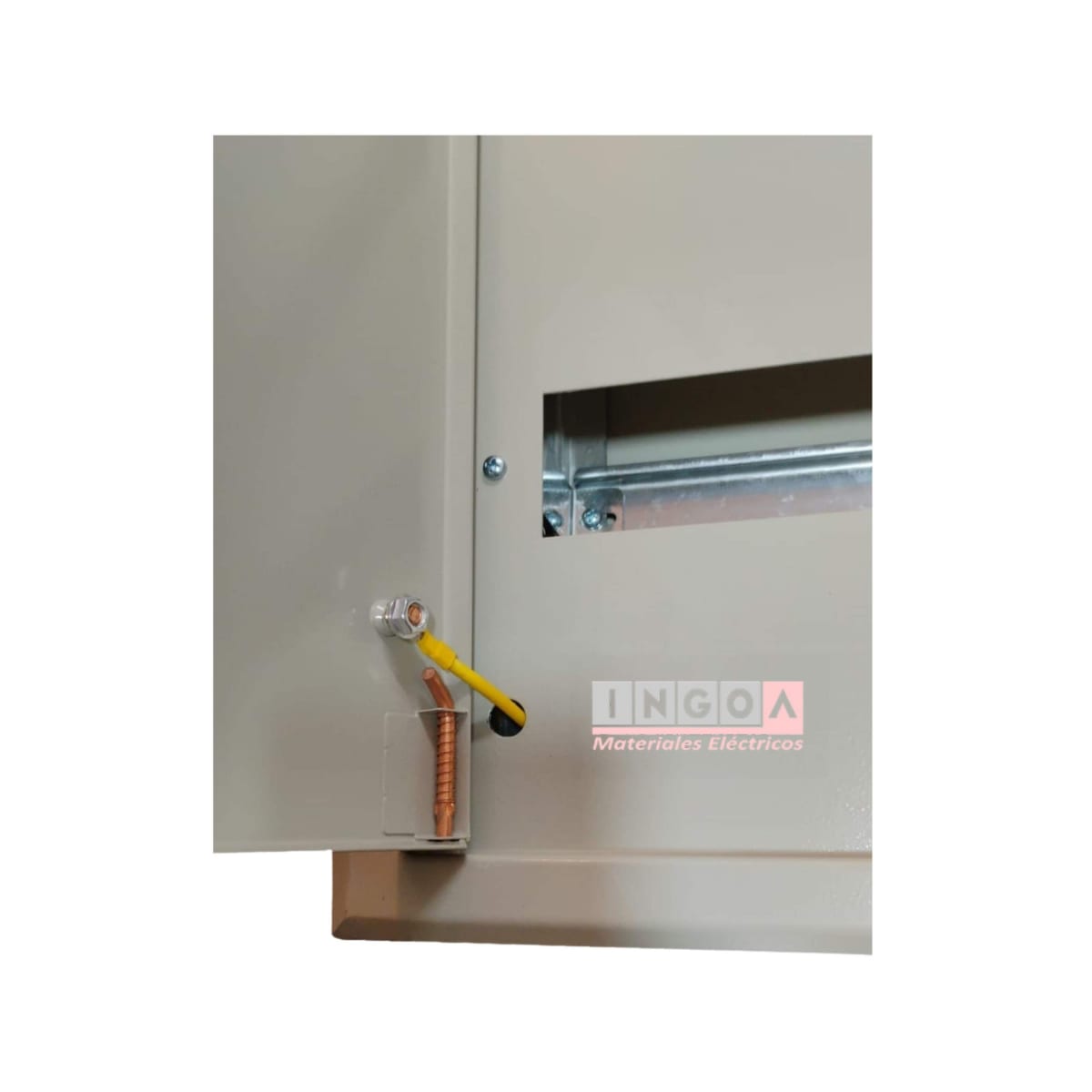

- Versatilidad de Entrada: Incluye 4 riel din y conexión a tierra de la puerta, 20 perforaciones pre-troqueladas (10 en la parte superior y 10 en la inferior) Perforaciones compatibles para salidas de caja de 20mm y 25mm.
Aplicaciones en Infraestructura Crítica
Este tablero es el estándar para centros de datos, hospitales, edificios de oficinas corporativas y mansiones con domótica integral. Su gran volumen interior permite alojar no solo protecciones, sino también repartidores de carga, medidores de energía y sistemas de transferencia automática.
Preguntas Frecuentes (FAQ)
¿Qué dimensiones de nicho requiere este tablero? Debido a su gran formato, se requiere un vano en el muro de aproximadamente 750mm de alto por 400mm de ancho, con una profundidad mínima de 90mm para un calce perfecto.
¿Incluye sistema de cierre con llave? Sí, el tablero viene equipado con una chapa de seguridad que permite restringir el acceso solo a personal de mantenimiento calificado.
¿Soportan el peso de cables de gran sección? Absolutamente. El chasis metálico y los rieles DIN están reforzados para soportar el peso de interruptores de caja moldeada (dentro de su rango) y conductores de gran calibre sin ceder.
PRECIO INCLUYE IVA
Nota Crítica de Seguridad: Debido a la alta densidad de carga que puede albergar este tablero, su diseño y montaje deben ser ejecutados estrictamente por un Ingeniero Eléctrico o Instalador Clase A autorizado por la SEC.
