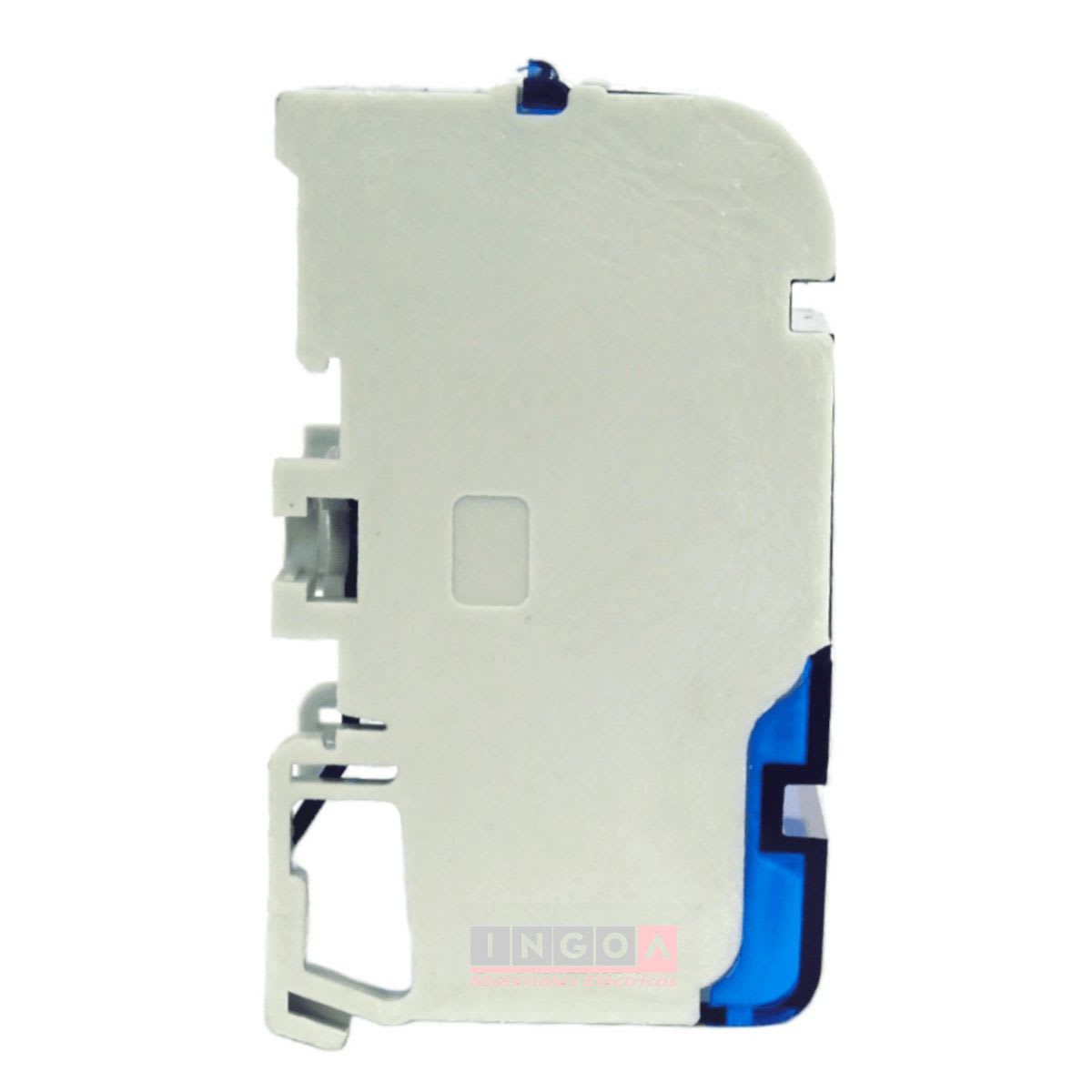

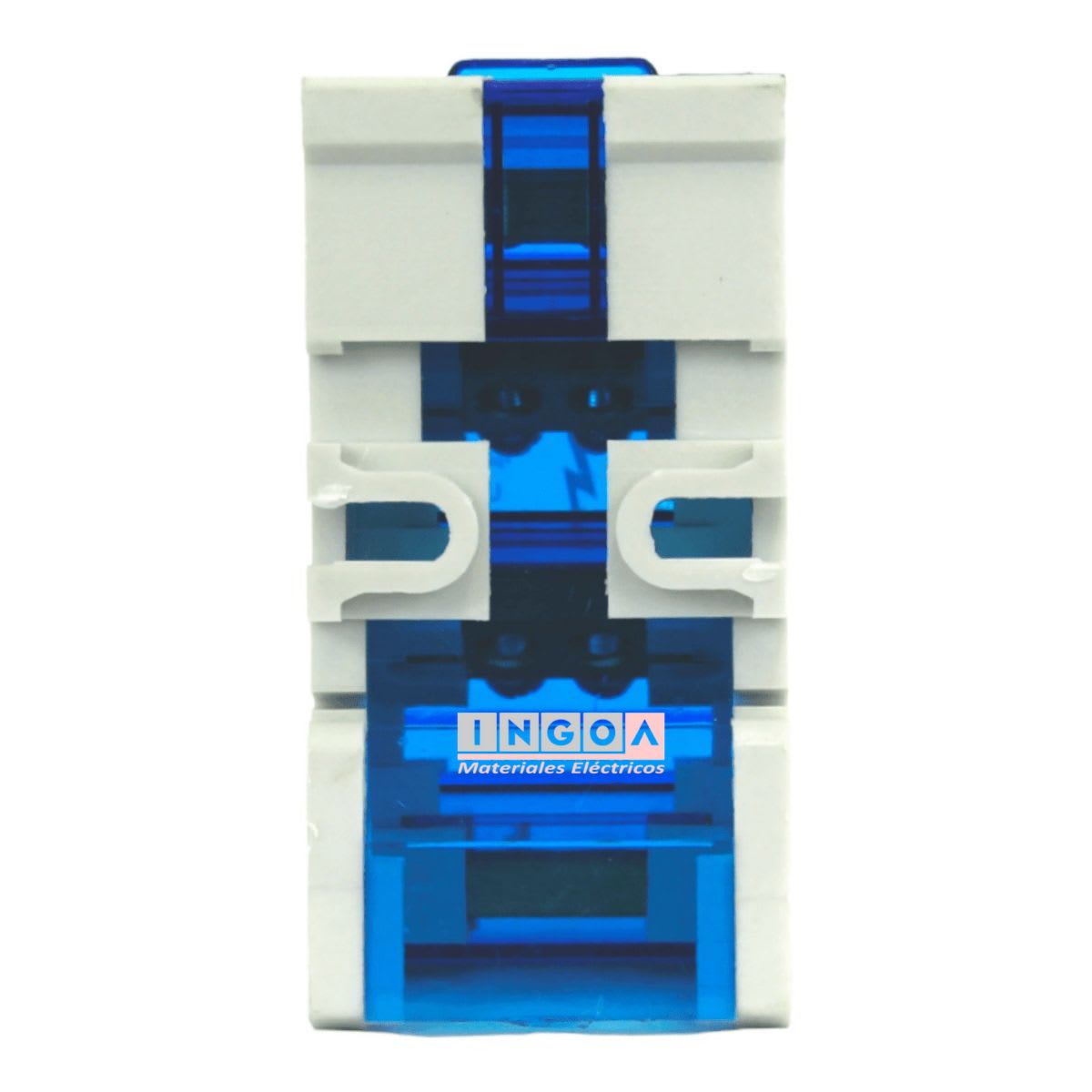

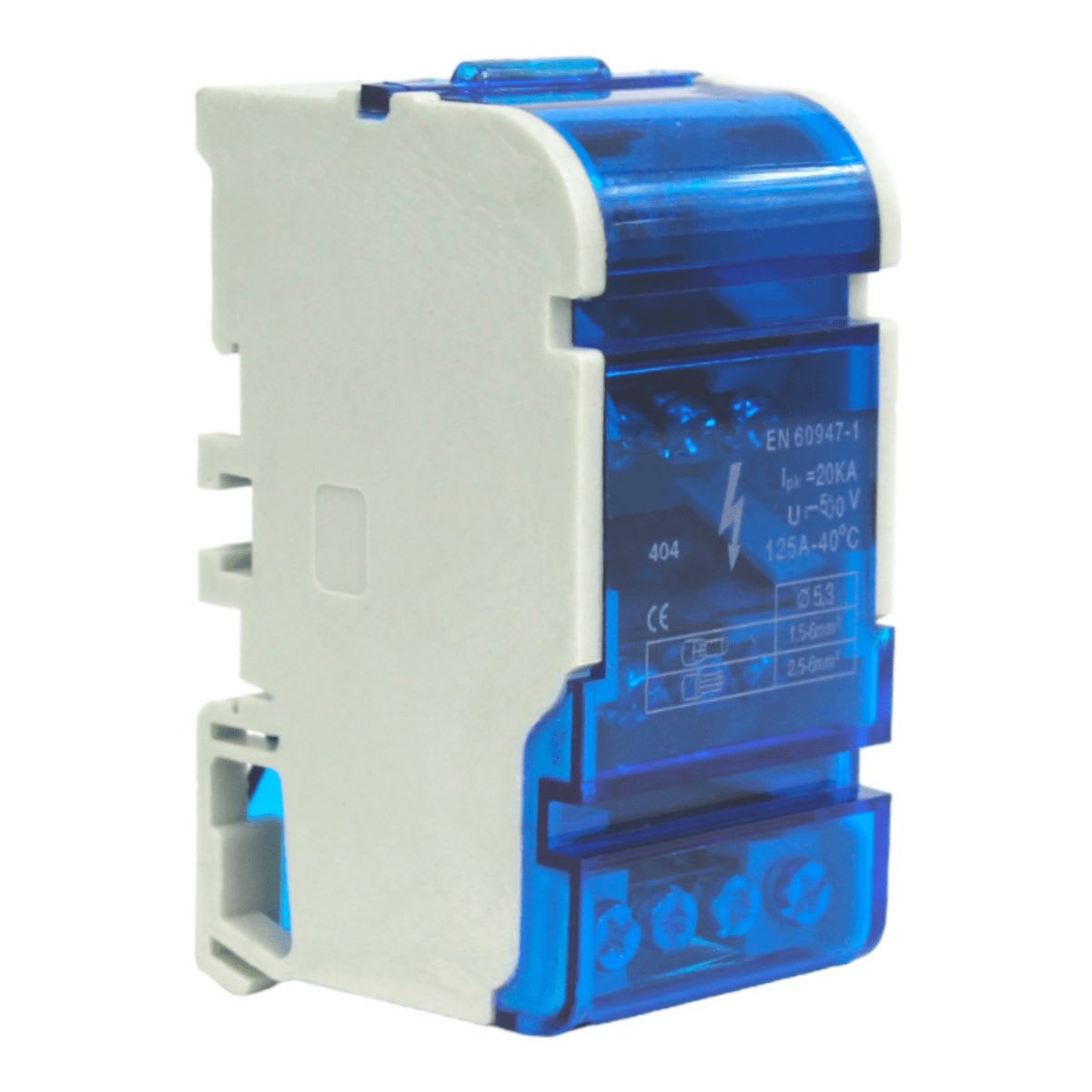

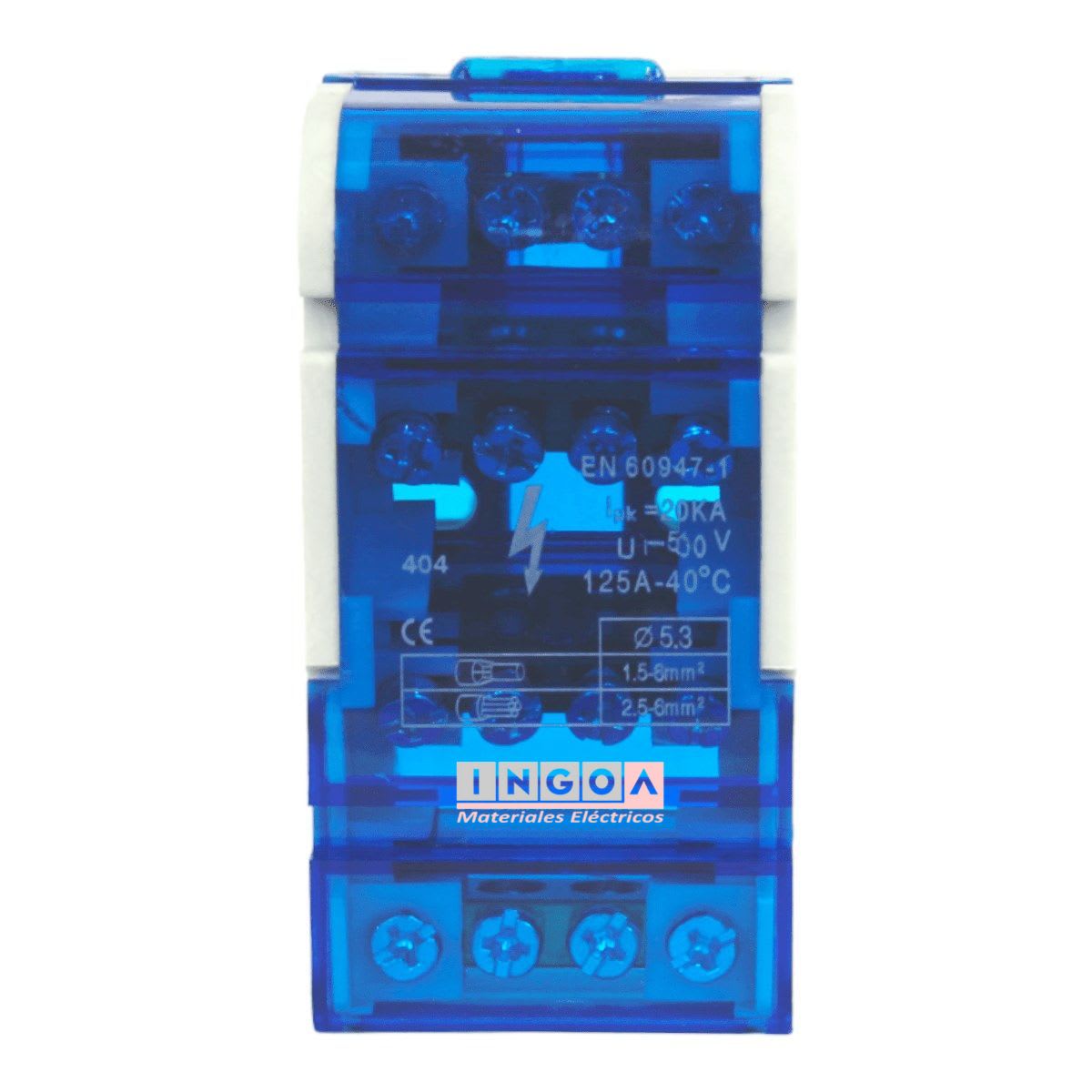

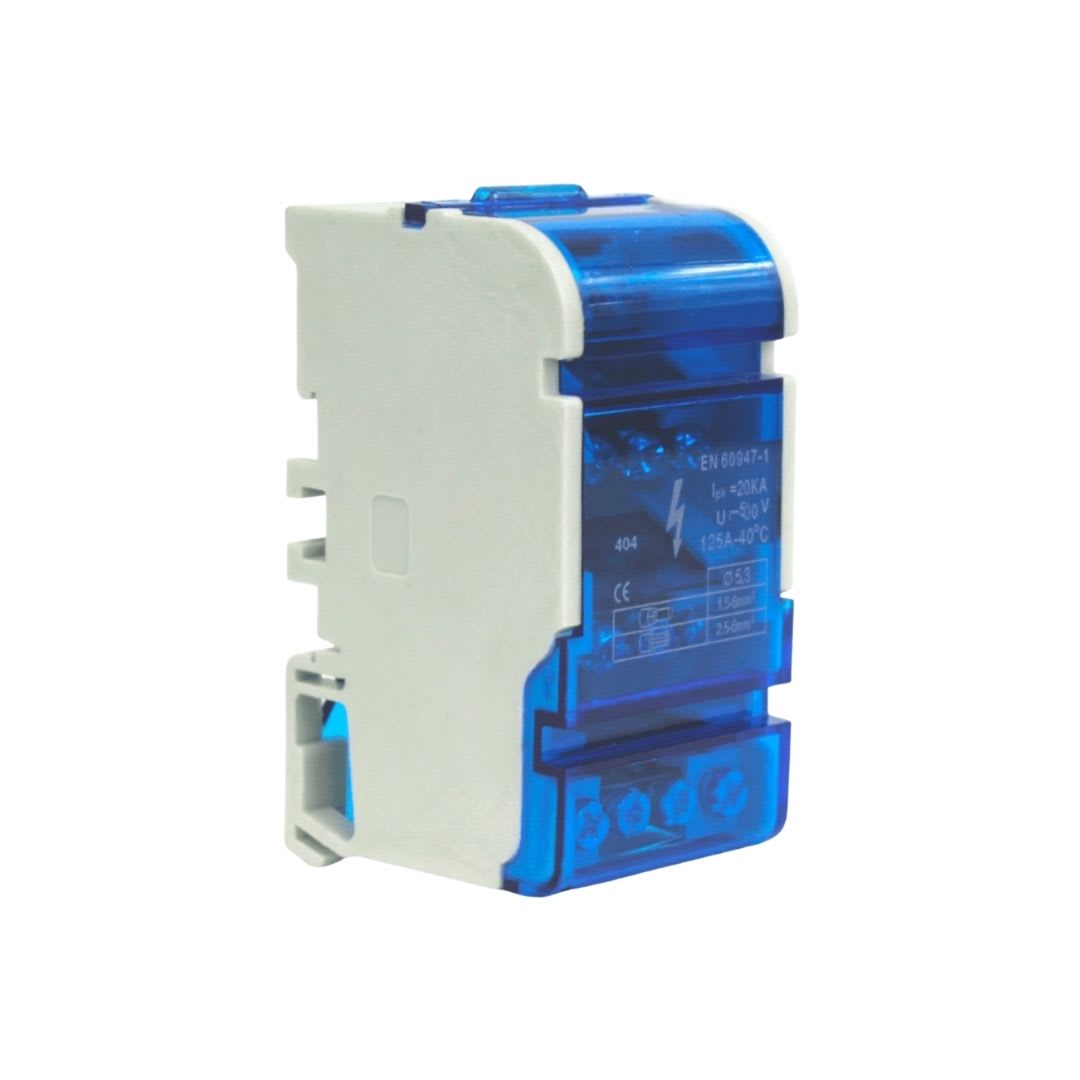

Repartidor Tetrapolar 4 Posic. 125A (Ocupa 2,5 Mod.)
Miniaturización Extrema: Bloque Repartidor Tetrapolar 125A (4 Vías)
La distribución de energía trifásica en espacios reducidos es uno de los mayores dolores de cabeza para los tableristas. Al armar consolas de maquinaria, tableros de bombas de pozo profundo o cajas de derivación comerciales pequeñas, utilizar bloques estándar de 6 u 8 módulos devora el espacio necesario para los contactores y relés. El Bloque Repartidor Tetrapolar de 4 Posiciones (125A) es la solución quirúrgica: un hub de potencia concentrado que comprime la máxima seguridad eléctrica en una fracción del tamaño habitual.

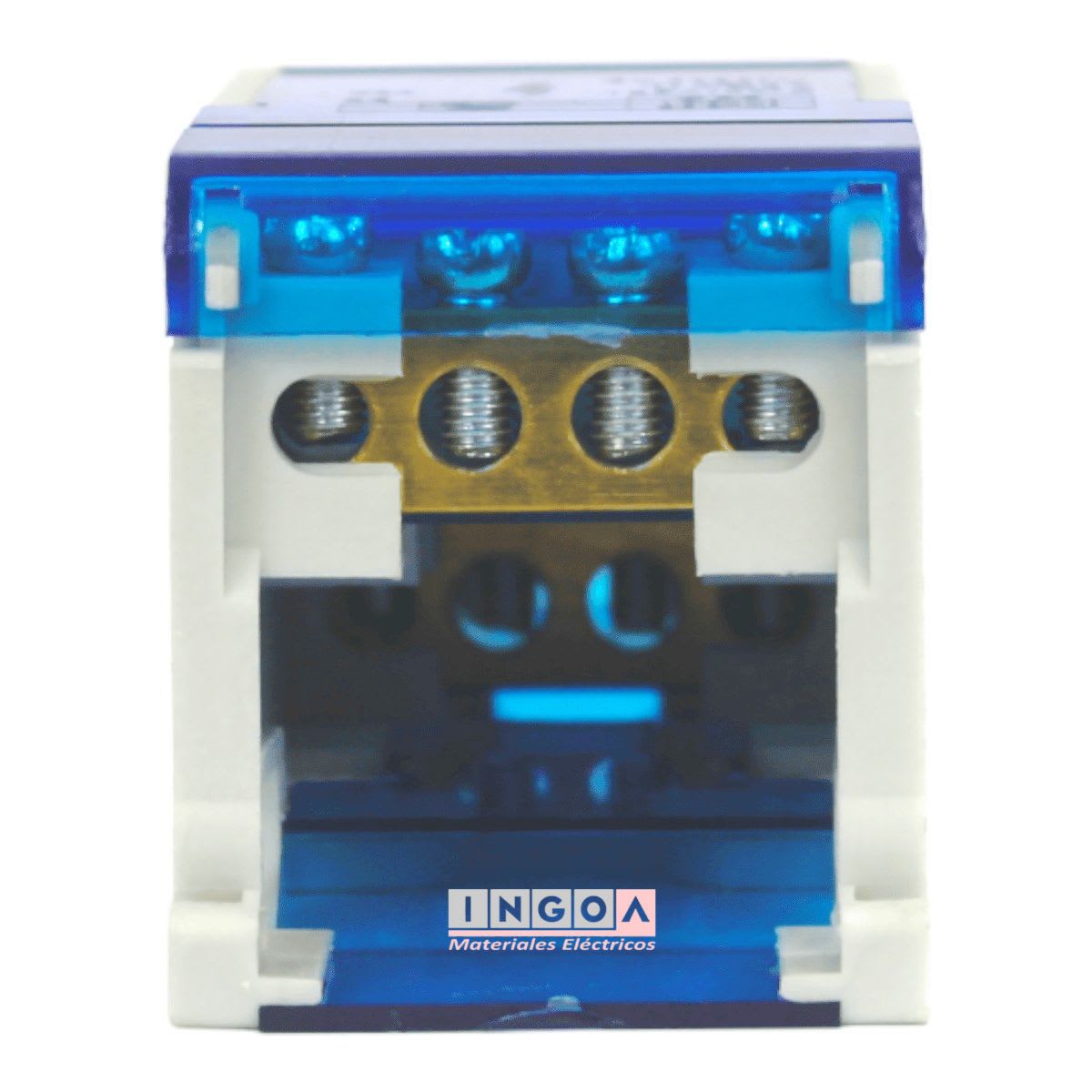

A pesar de sus dimensiones diminutas, no hace concesiones en su rendimiento. Su carcasa de policarbonato aísla 4 barras de latón macizo (Fase R, S, T y Neutro) en una disposición escalonada para prevenir arcos eléctricos. Cada barra cuenta con 4 vías de conexión, lo que otorga un total de 16 terminales asegurados por tornillos de alta presión. Esto permite al integrador recibir la alimentación trifásica y derivarla a circuitos de control, medidores y automáticos secundarios de forma limpia y sin empalmes riesgosos.
En ingoa.cl, optimizamos cada milímetro de su ingeniería. El logro más impresionante de este componente es su tamaño físico: ocupa apenas 2.5 módulos DIN de ancho (aprox. 45mm). Aún con esta compresión, mantiene intacta su capacidad térmica de 125 Amperes y su pantalla frontal transparente abatible, garantizando que el operador esté protegido contra contactos directos (IP20) mientras revisa el cableado.
Ventajas del Repartidor Tetrapolar Ultracompacto
- Ahorro de Espacio Radical (2.5 Módulos): Libera el Riel DIN casi por completo, permitiendo instalar este bloque incluso en gabinetes modulares muy pequeños (como los de 8 polos).
- Aislamiento Tetrapolar Seguro: Mantiene las 3 fases y el neutro en un solo chasis, evitando las desprolijas cintas aisladoras y las regletas "flotantes".
- Alta Capacidad Térmica (125A): Su núcleo de latón de alta densidad no se recalienta, conduciendo la energía de la acometida principal sin caídas de tensión.

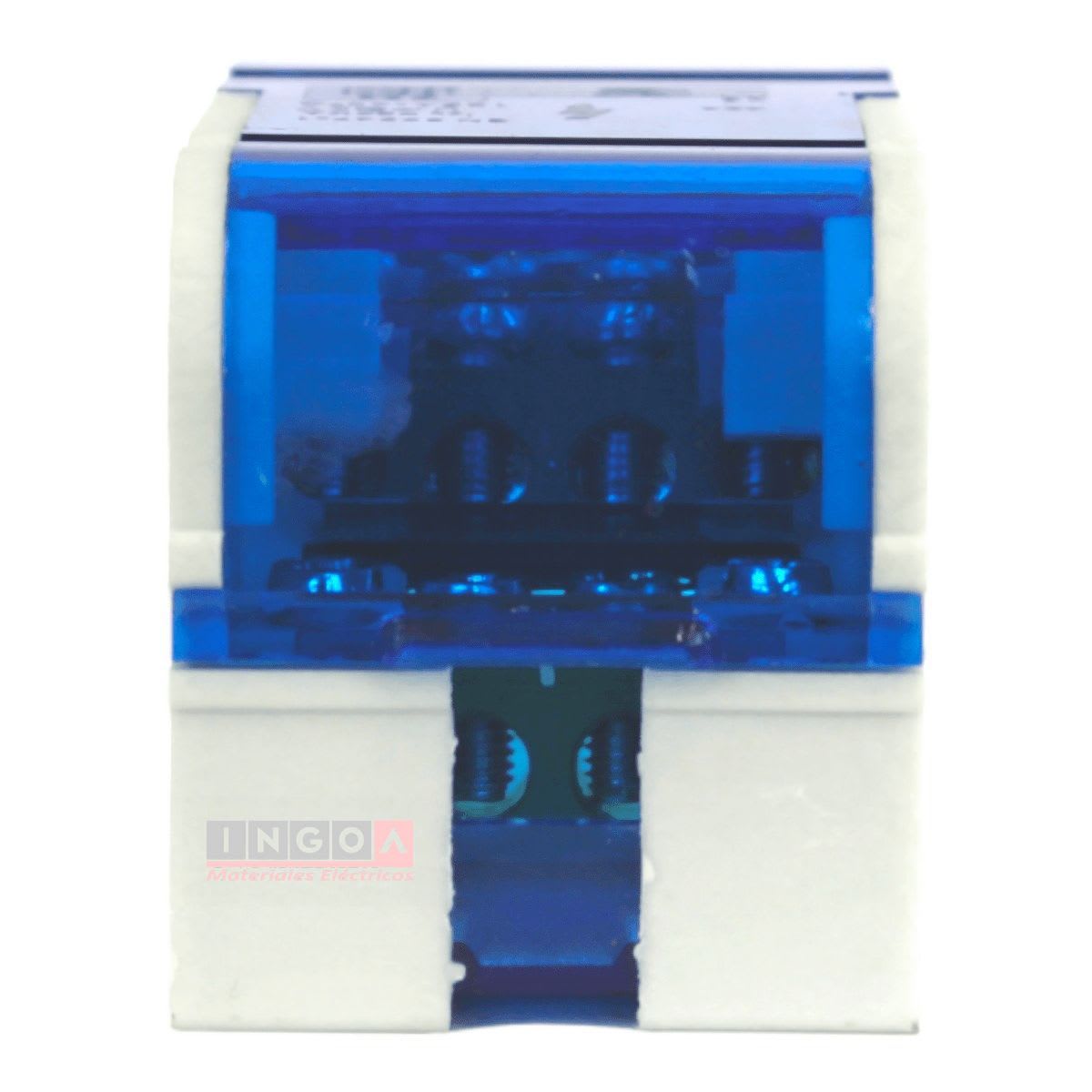

- Inspección Rápida: Cubierta de acrílico transparente que protege del polvo y permite auditar visualmente el apriete de los 16 bornes.
Aplicaciones Estratégicas
El divisor trifásico indispensable para cuadros de control de ascensores, tableros de bombas sumergibles, maquinaria industrial compacta, y consolas de HVAC (climatización).
Especificaciones Técnicas
- Tipo de Producto: Bloque Repartidor Encapsulado Ultracompacto (3P+N).
- Polos: 4 Barras de distribución aisladas.
- Corriente Nominal (In): 125 Amperes.
- Capacidad de Derivación: 4 Posiciones por polo (16 vías en total).
- Ancho Físico: 2.5 Módulos DIN (Aprox. 45 mm).
- Montaje: Clip integrado para anclaje en Riel DIN 35mm.
PRECIO INCLUYE IVA
* Sugerencia del experto: Aquí la física básica entra en juego. Está conectando cables potencialmente gruesos (hasta 125A) en un bloque que es muy, muy pequeño y ligero. Si no asegura este bloque, la propia rigidez y el "efecto resorte" de los cables gruesos harán palanca y lo torcerán hasta sacarlo del riel. Es de carácter casi obligatorio que, al usar este modelo ultracompacto, instale inmediatamente Topes de Fijación (Metálicos o Plásticos) a ambos lados en el Riel DIN. ¡Ese simple accesorio evitará que su instalación colapse mecánicamente!
