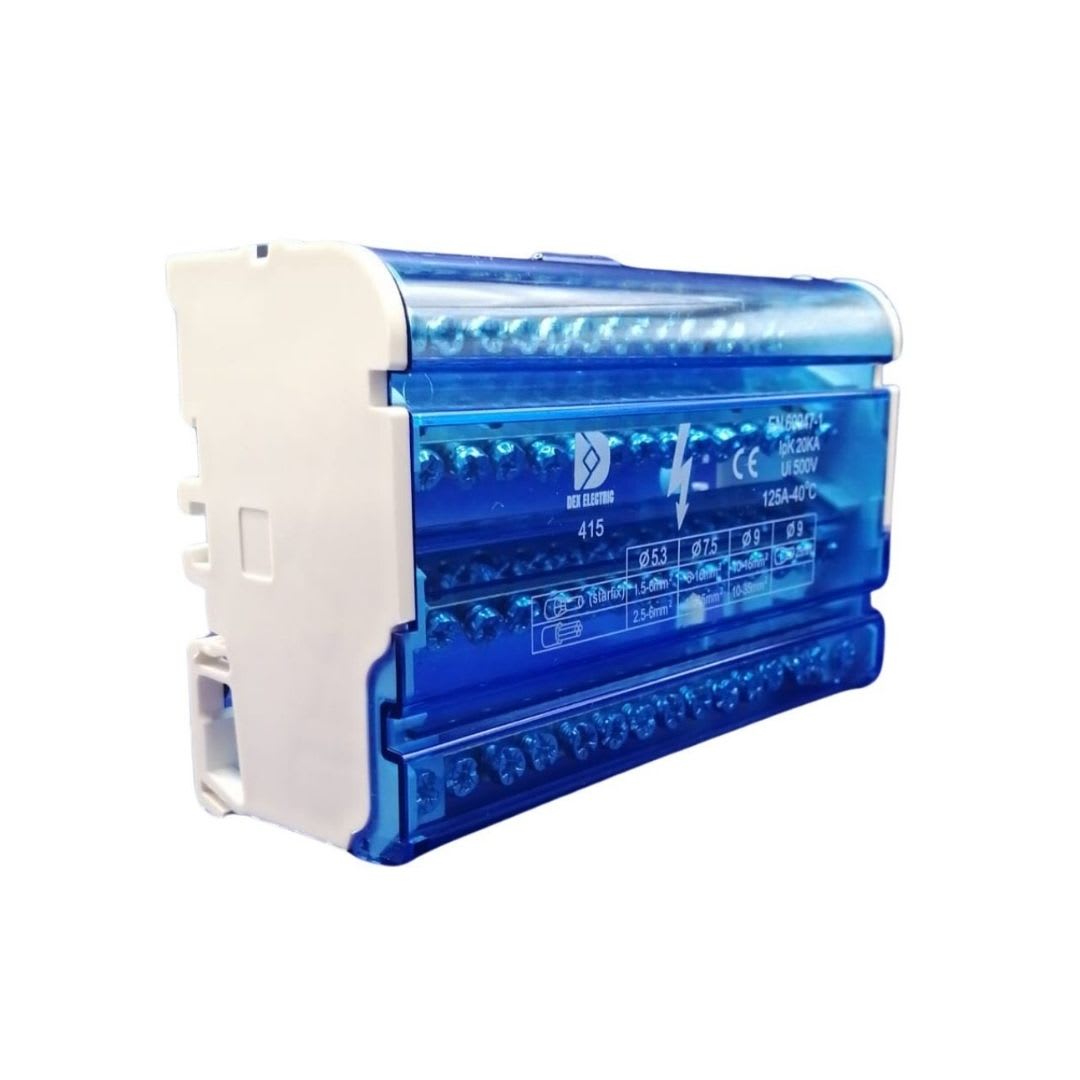

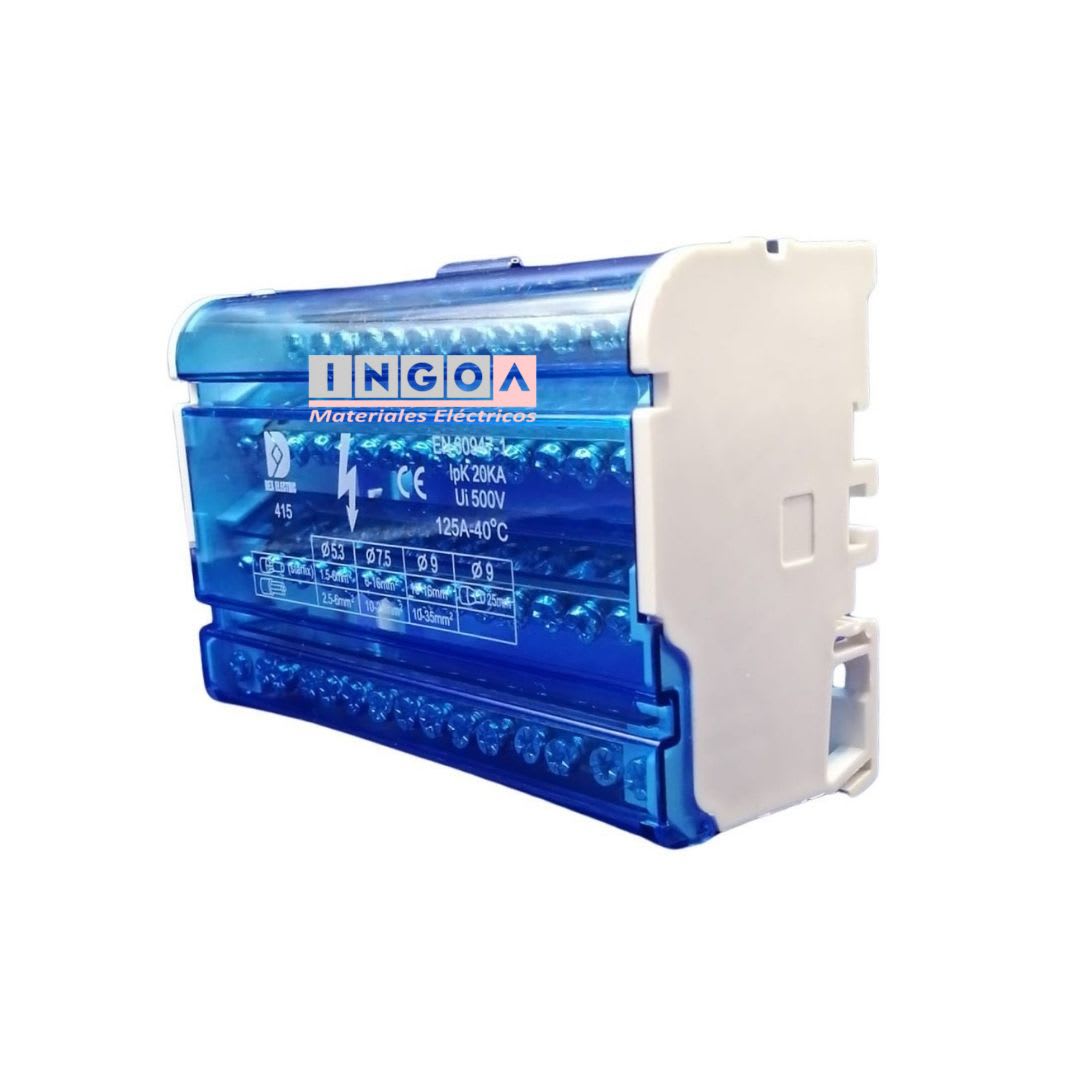

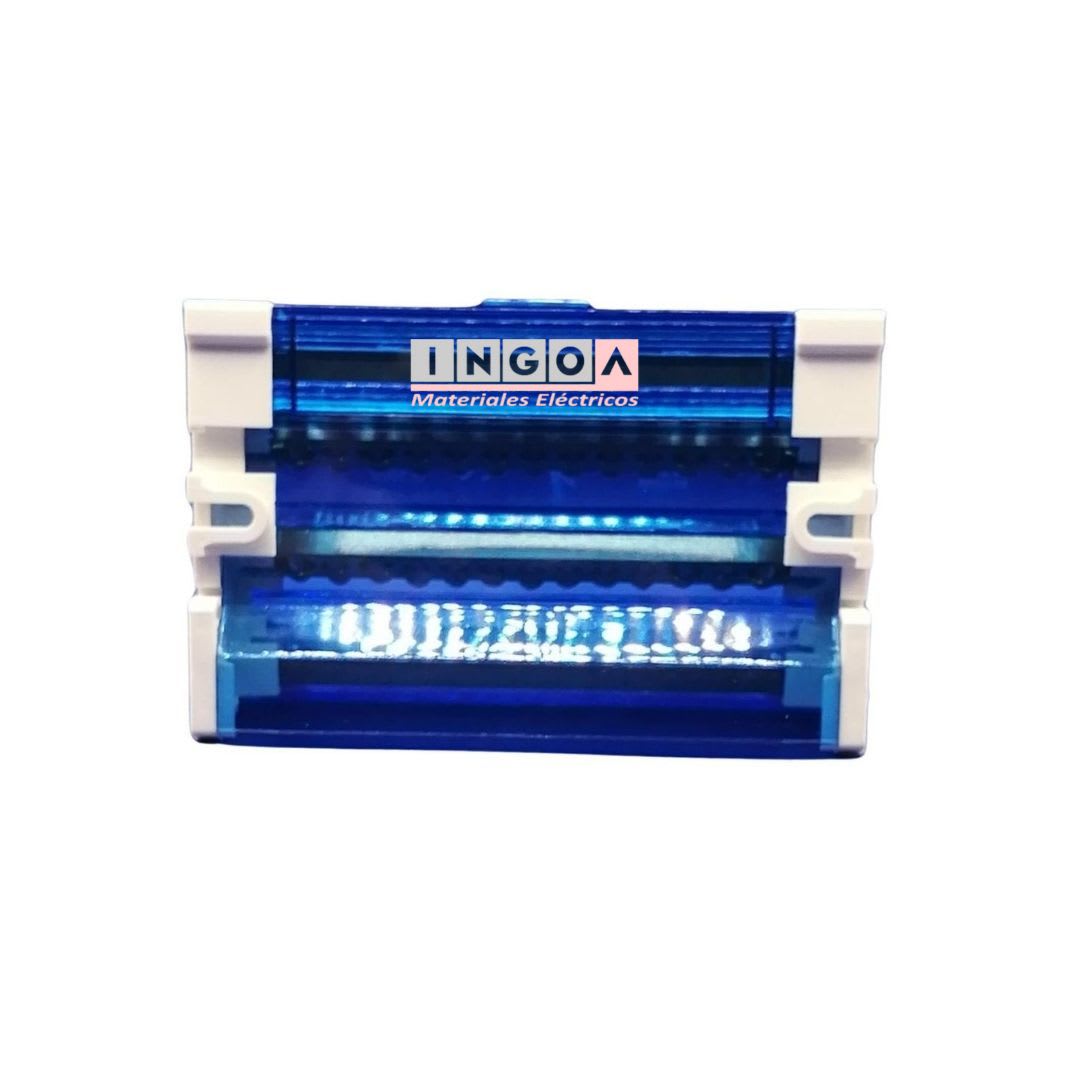

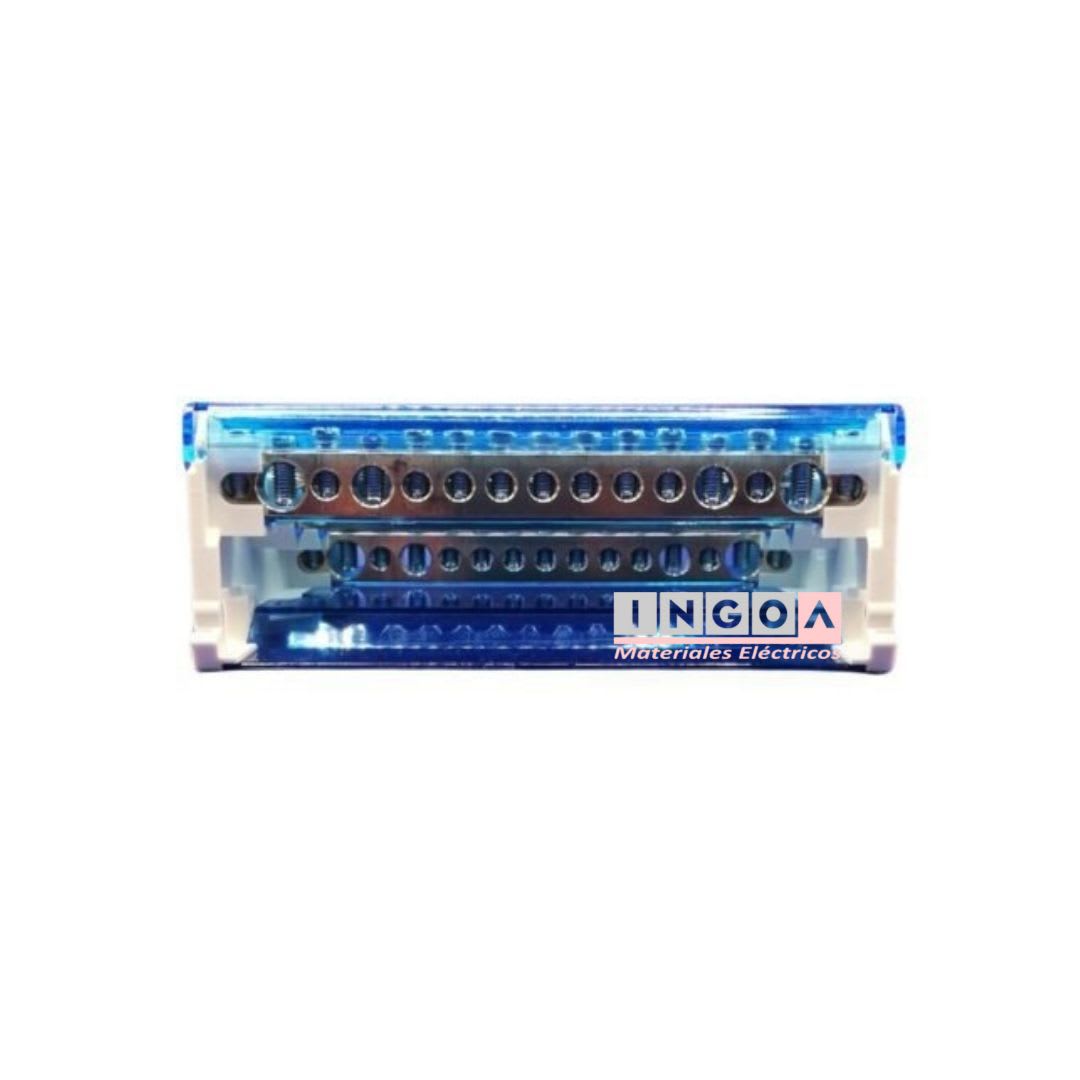

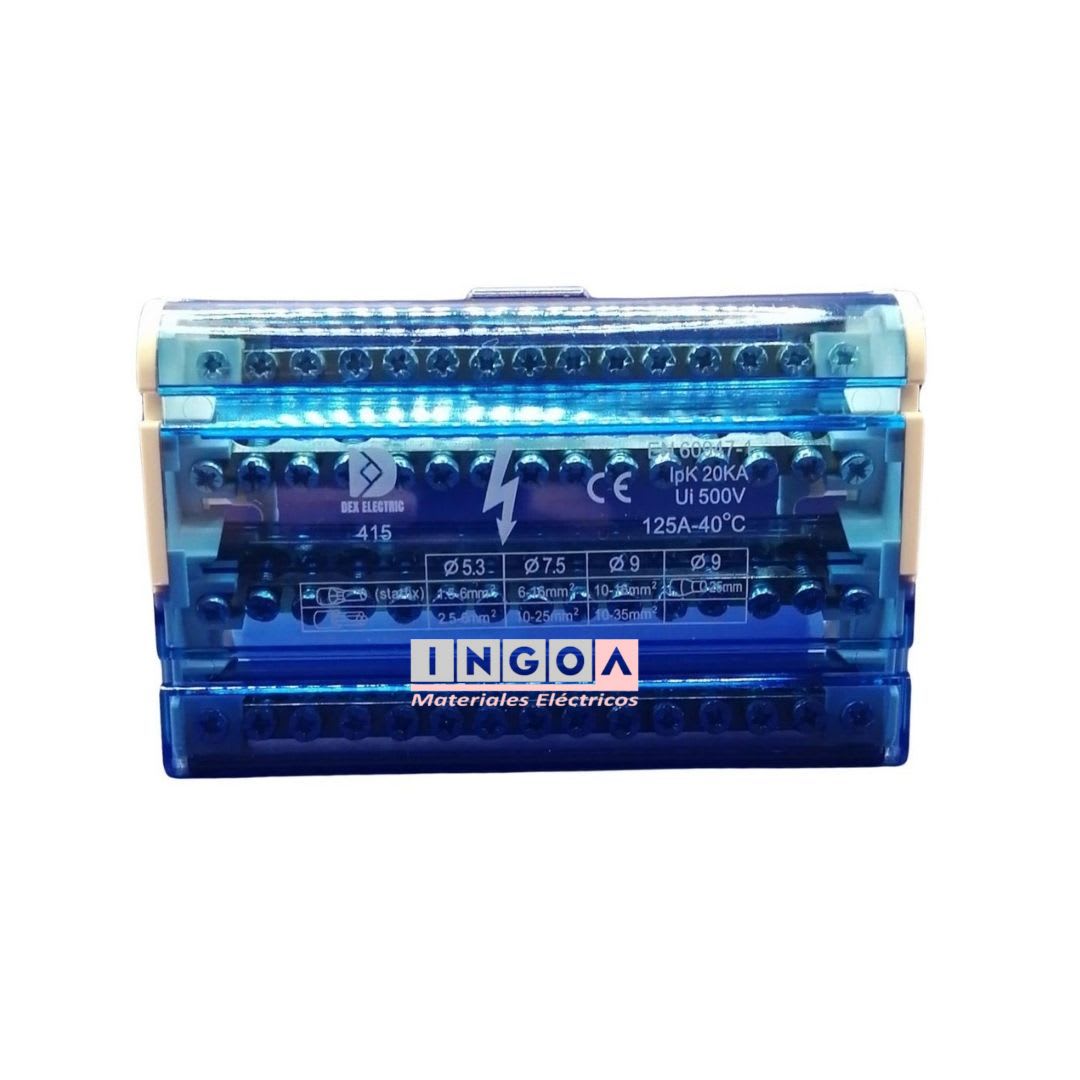

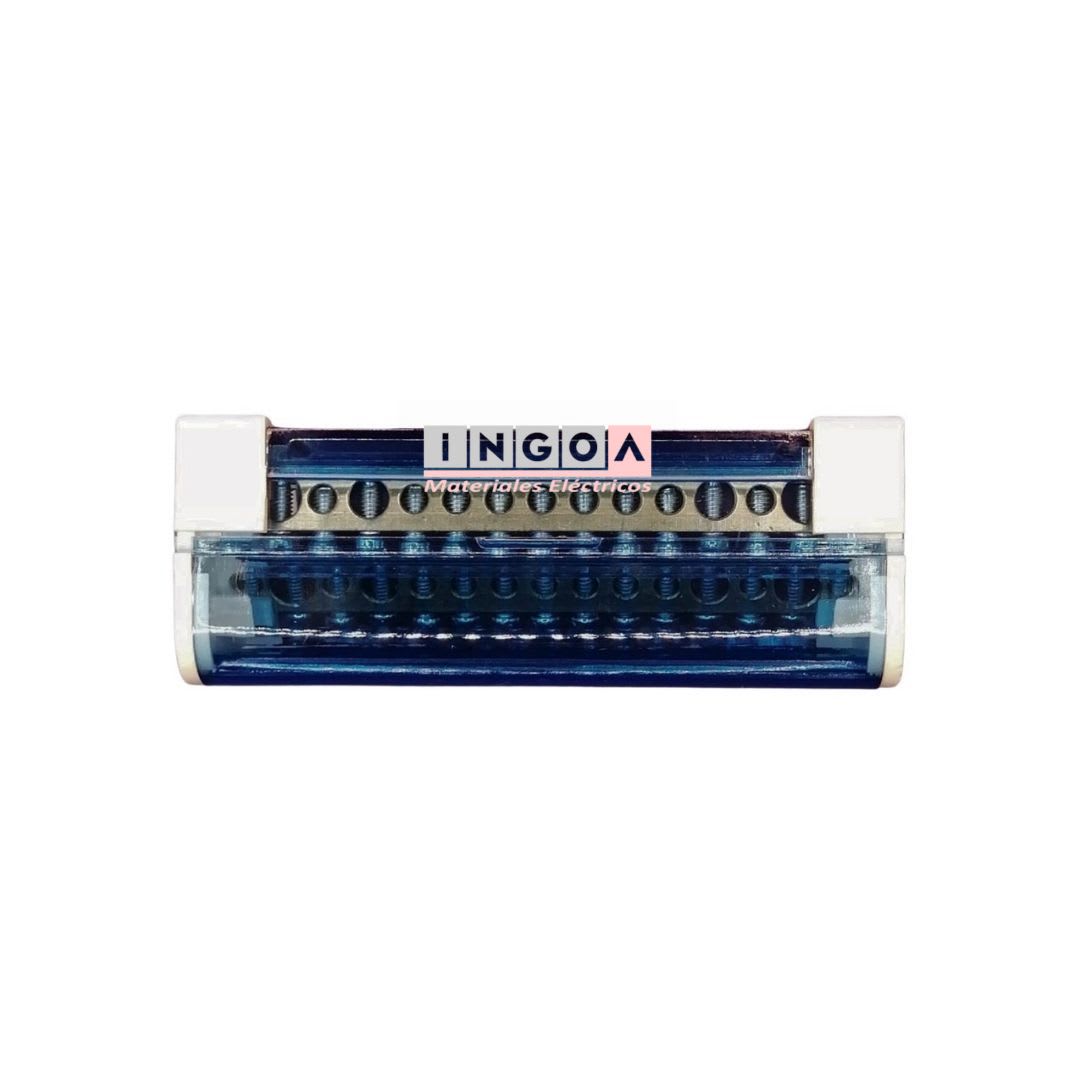

Repartidor Tetrapolar 15 Posic. 125A (Ocupa 8 Mod.)
Escalabilidad Trifásica Masiva: Bloque Repartidor Tetrapolar 125A (15 Vías)
El crecimiento de un cuadro eléctrico trifásico no debe ser sinónimo de desorden. Cuando un proyecto comercial, como el tablero de iluminación de un supermercado o un edificio de oficinas, exige decenas de circuitos, las regletas estándar colapsan. Puentear bloques de distribución añade resistencia y peligro a la instalación. El Bloque Repartidor Tetrapolar de 15 Posiciones (125A) resuelve la escalabilidad de raíz, entregando una asombrosa capacidad de 60 derivaciones en un único núcleo centralizado y certificado.
La magia de este componente reside en su arquitectura interna de 4 niveles. Su chasis de policarbonato aísla mecánicamente 4 barras de latón macizo dispuestas en forma de escalera (Fase R, S, T y Neutro). Esta separación es vital para prevenir arcos eléctricos a 380V. Cada barra está diseñada para recibir el grueso cable del alimentador principal y derivar la energía a través de 15 salidas independientes. Ya sea que necesite alimentar 15 motores trifásicos o balancear decenas de enchufes monofásicos, este bloque lo hace posible con conexiones seguras de alto torque.
En ingoa.cl, sabemos que el espacio es el bien más preciado del integrador. Sorprendentemente, toda esta densidad de conexión ha sido empaquetada en un formato de solo 8 módulos DIN de ancho (aprox. 144mm). Su pantalla frontal de acrílico transparente y abatible garantiza la protección contra contactos directos (norma IP20), permitiendo a la vez inspeccionar visualmente cada uno de los 60 terminales sin riesgo de electrocución.
Ventajas del Repartidor Tetrapolar Extendido
- Densidad Extrema (60 Vías): Sus 15 salidas por polo permiten una expansión masiva de circuitos sin necesidad de instalar repartidores secundarios o hacer cascadas.
- Aislamiento y Equilibrio: Organiza las 3 Fases y el Neutro en un solo chasis. Su disposición visual facilita enormemente el cálculo y balanceo de cargas monofásicas en terreno.
- Rendimiento Térmico (125A): Núcleo conductor dimensionado para soportar el trabajo continuo de tableros comerciales e industriales sin degradación por temperatura.
- Formato Optimizado: Aprovecha el espacio al máximo, logrando la mayor cantidad de derivaciones trifásicas posibles en solo 8 módulos de ancho.
Aplicaciones Estratégicas
El núcleo de distribución indispensable para Tableros Generales de Distribución (TGD) densos, cuadros de iluminación comercial, sistemas de refrigeración multizona y automatización de maquinaria.
Especificaciones Técnicas
- Tipo de Producto: Bloque Repartidor Encapsulado / Bornera Tetrapolar de Alta Densidad (3P+N).
- Polos: 4 Barras de distribución escalonadas.
- Corriente Nominal (In): 125 Amperes.
- Capacidad de Derivación: 15 Posiciones por polo (60 vías en total).
- Ancho Físico: 8 Módulos DIN (Aprox. 144 mm).
- Montaje: Clip integrado para Riel DIN 35mm y perforaciones para montaje directo a placa.
PRECIO INCLUYE IVA
* Sugerencia del experto: El balanceo de fases es el secreto de un buen tablero. Al tener 15 vías por cada fase (L1, L2, L3), agrupe sus automáticos monofásicos (220V) en múltiplos de tres a lo largo de los rieles. Luego, alimente el primer automático con L1, el segundo con L2, el tercero con L3, y repita el patrón. Así asegurará que la carga se distribuya equitativamente. Debido a la masiva cantidad de cables que saldrán de este bloque, use canaletas ranuradas anchas a ambos lados, y no olvide revestir cada punta de cable de cobre con sus respectivas Punteras (Terminales Tubulares).
