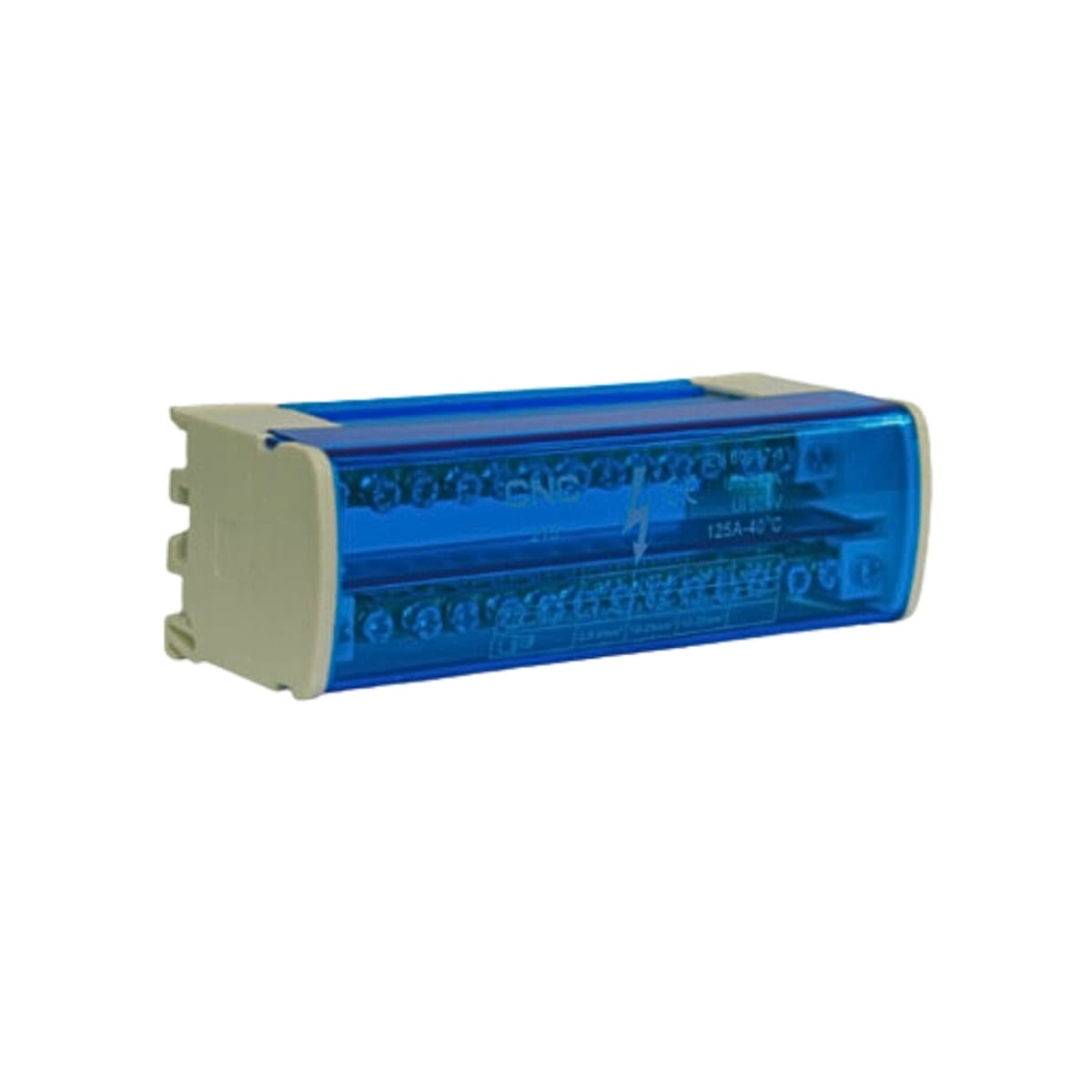

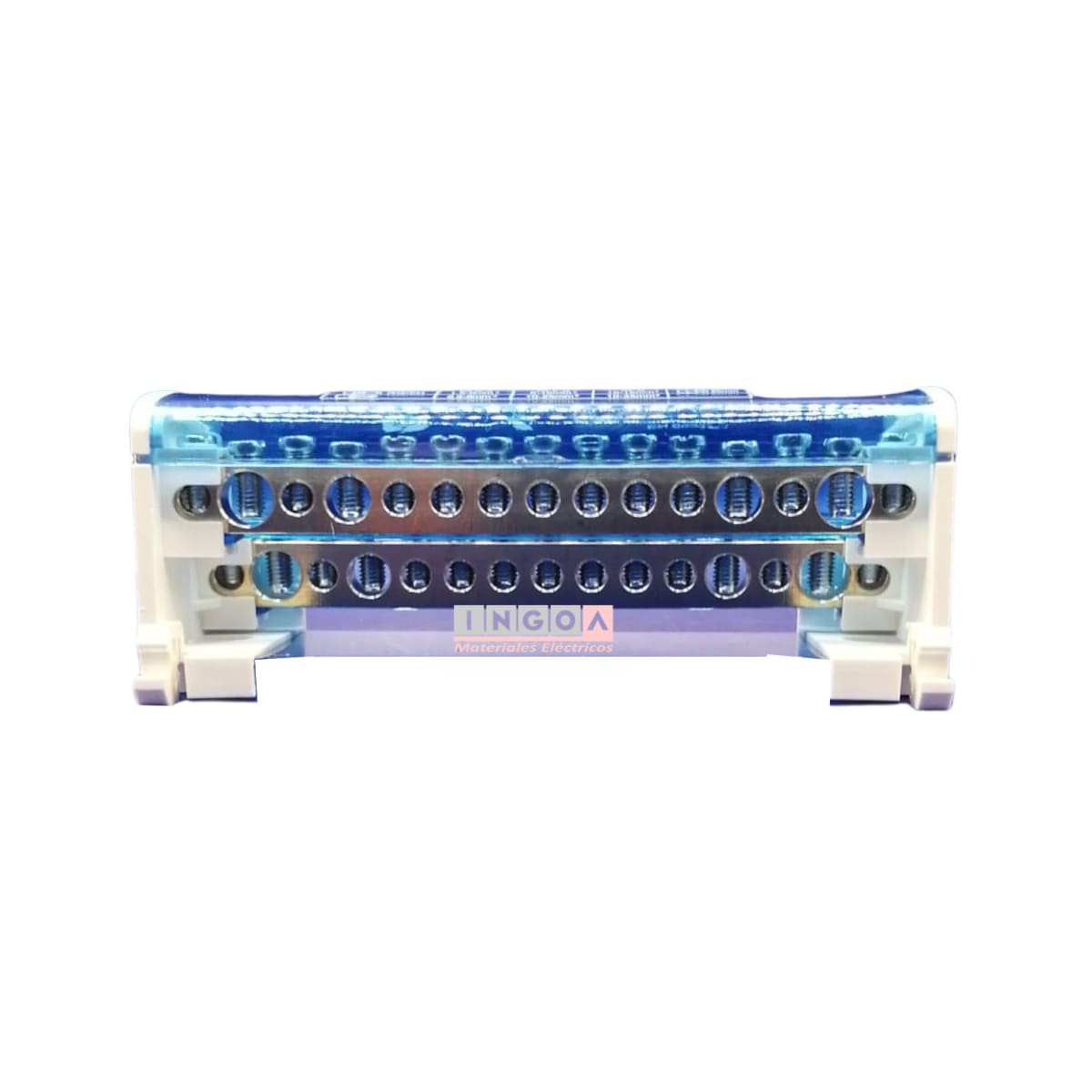

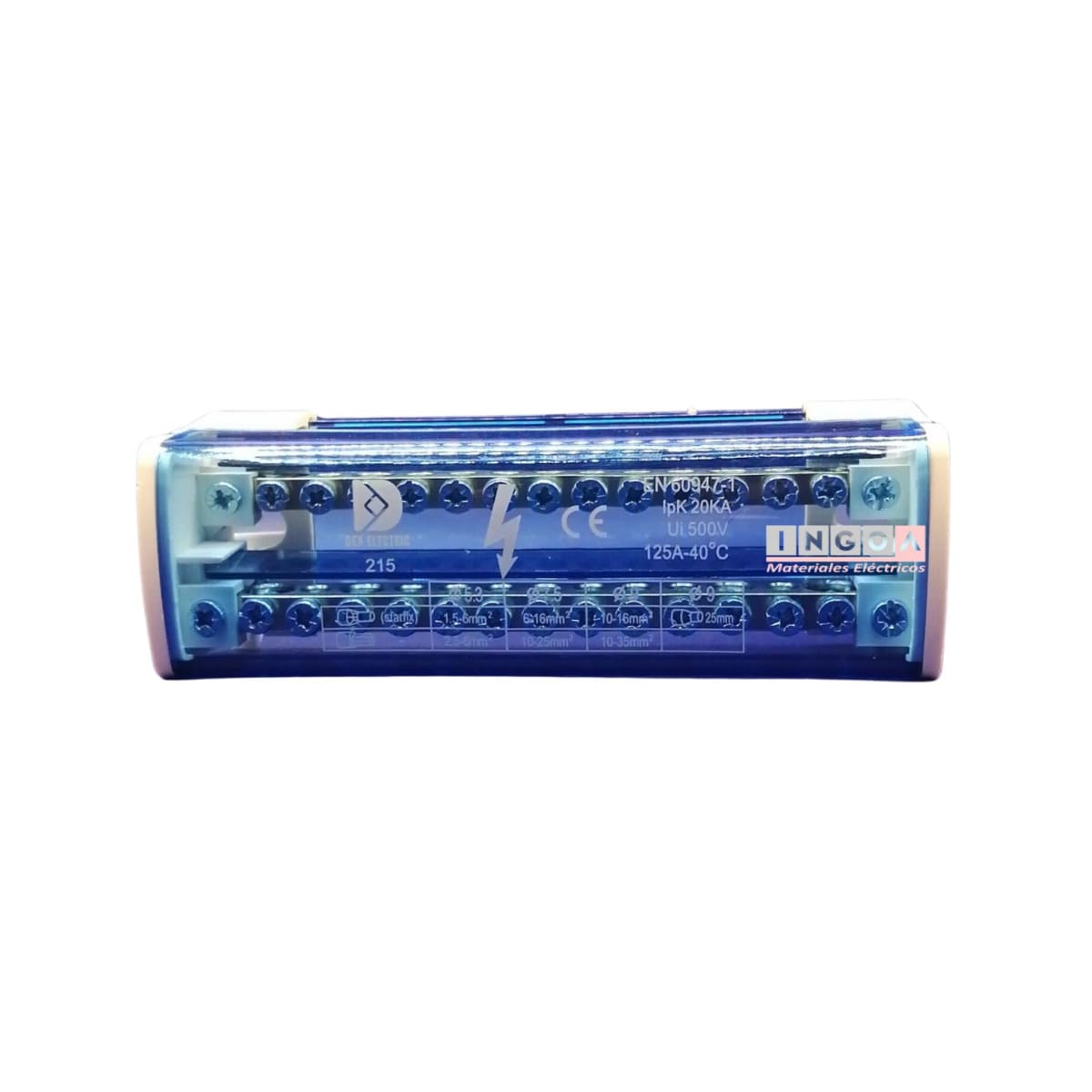

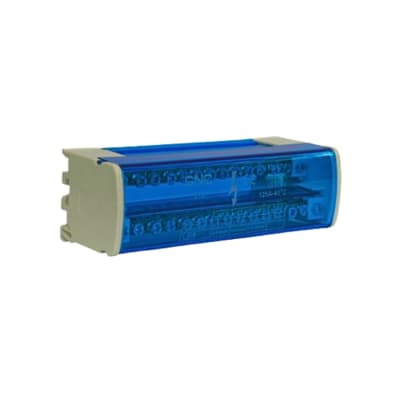

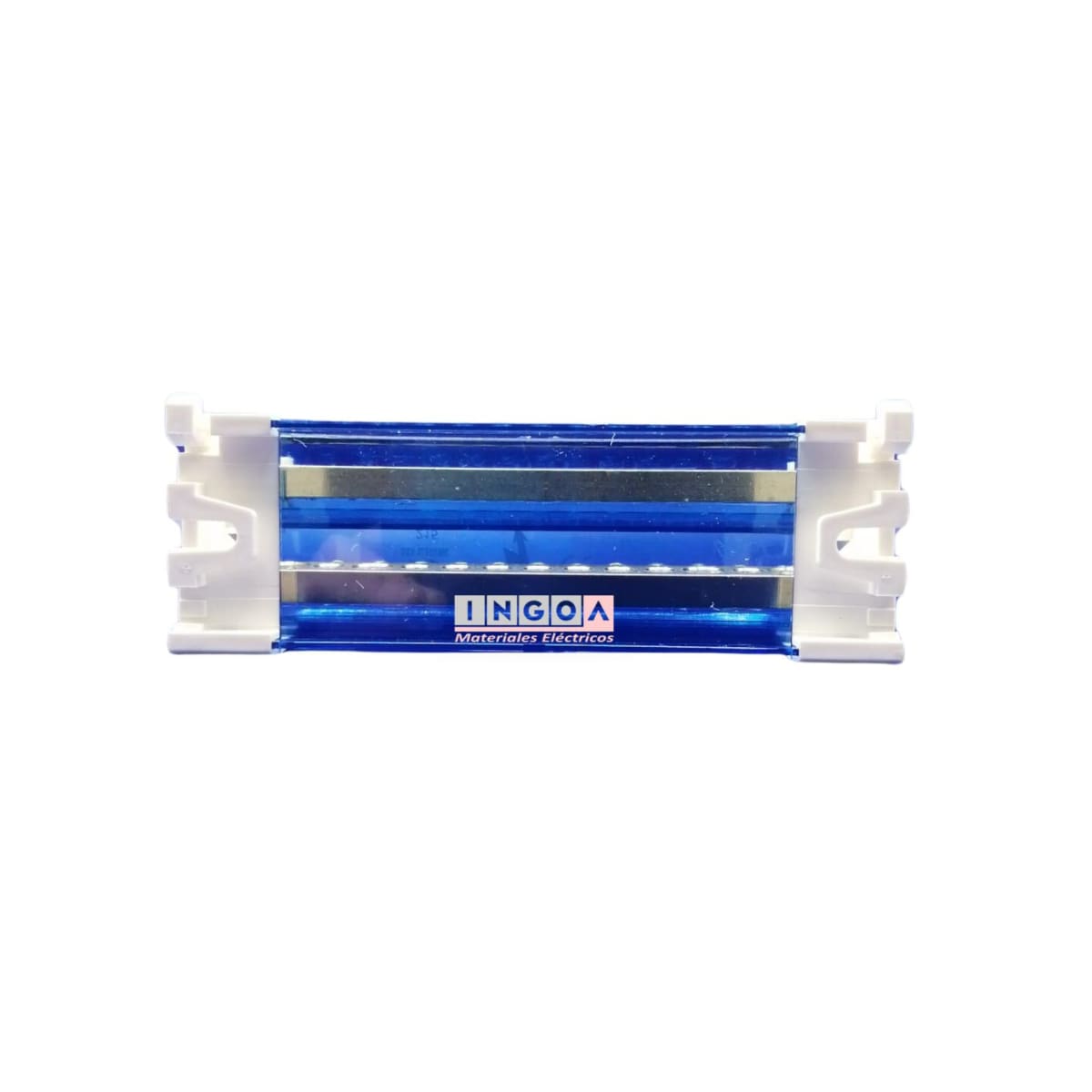

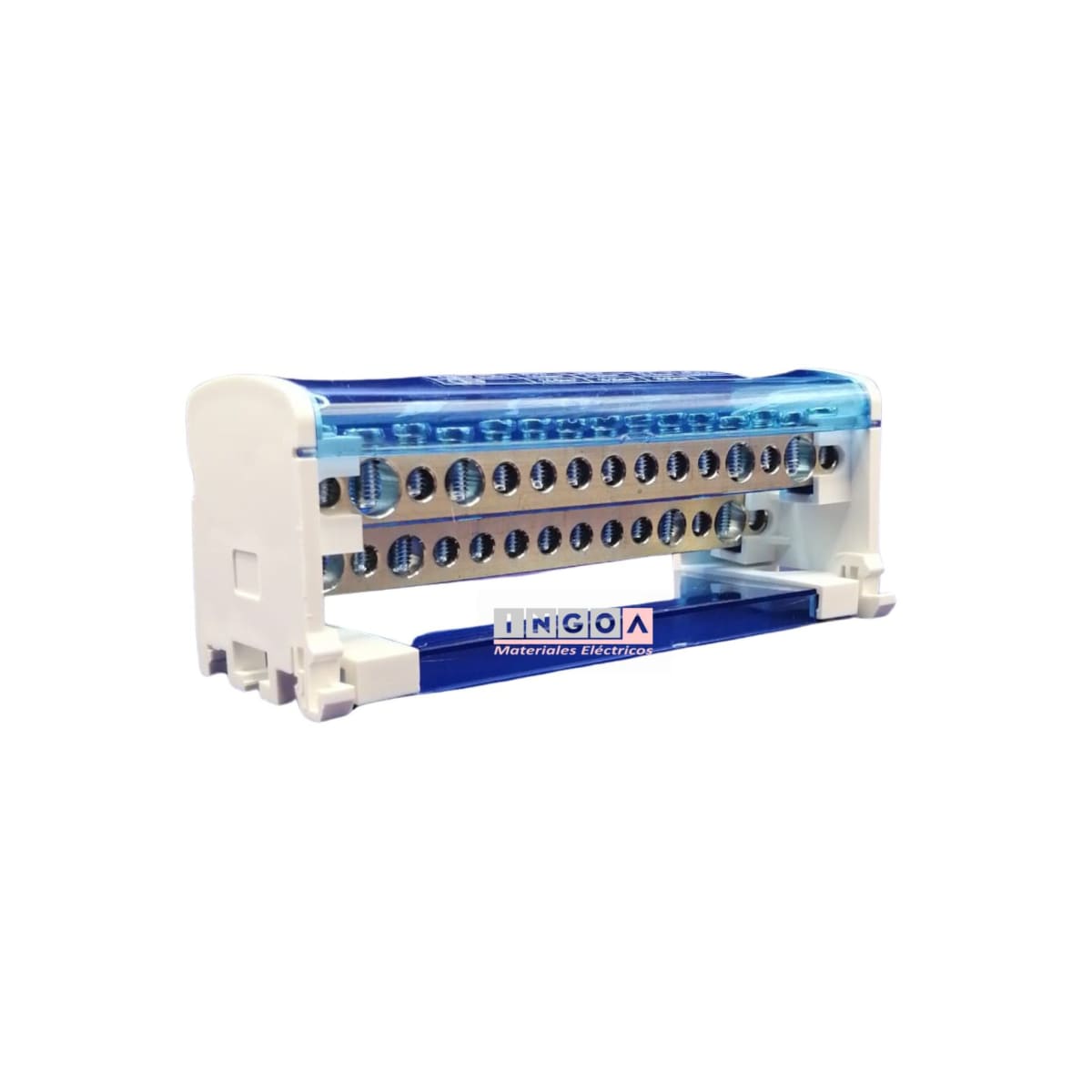

Repartidor Bipolar 15 Posic. 125A (Ocupa 8 Mod.)
Escalabilidad y Potencia: Bloque Repartidor Bipolar 125A (15 Vías)
El crecimiento de las cargas en un proyecto eléctrico exige soluciones de distribución que puedan seguir el ritmo. Cuando un tablero general comercial o residencial supera la docena de circuitos, los bloques de distribución estándar obligan al instalador a realizar "cascadas" entre varios repartidores. El Bloque Repartidor Bipolar de 15 Posiciones (125A) elimina ese cuello de botella, entregando una densidad de derivación superior en un solo núcleo seguro y certificado.
Este componente maestro mantiene la aclamada arquitectura "Bipolar" escalonada. Dentro de su carcasa de polímero autoextinguible, descansan dos robustas barras de latón macizo mecánicamente aisladas entre sí. Esto le permite gestionar la Fase y el Neutro de manera simultánea, recibiendo el cable de fuerza principal (hasta 125 Amperes) y dividiéndolo en 15 salidas independientes por polaridad. Cada una de las 30 conexiones totales cuenta con tornillería de alta presión para erradicar los falsos contactos y las caídas de tensión.
En ingoa.cl, optimizamos el diseño de su gabinete. A pesar de ofrecer una capacidad de derivación masiva, este bloque ha sido diseñado inteligentemente para maximizar el uso del Riel DIN, ocupando el ancho de tan solo 8 módulos estándar (aprox. 144mm). Su pantalla frontal transparente y abatible asegura un nivel de protección IP20, permitiendo una rápida inspección visual del apriete de los conductores sin exponer al personal a riesgos de electrocución.
Ventajas del Repartidor de Potencia Extendido
- Alta Densidad (15 Vías): Capacidad para alimentar hasta 15 circuitos distintos desde un solo bloque, ideal para tableros con gran cantidad de interruptores termomagnéticos.
- Aislamiento Bipolar Seguro: Concentra Fase y Neutro en el mismo componente físico con separación dieléctrica total, ordenando dramáticamente el cableado interno.
- Capacidad Térmica de 125A: Barras de latón dimensionadas para soportar altas demandas de corriente continua sin recalentamiento.
- Formato Optimizado (8 Módulos): Expansión de vías de conexión manteniendo un ancho compacto y anclaje universal para Perfil Omega de 35mm.
Aplicaciones Estratégicas
El núcleo de distribución indispensable para Tableros Generales de gran tamaño, cuadros de iluminación comercial masivos, sistemas de distribución en oficinas y automatización industrial.
Especificaciones Técnicas
- Tipo de Producto: Bloque Repartidor Encapsulado / Bornera Bipolar.
- Polos: 2 Barras de distribución aisladas.
- Corriente Nominal (In): 125 Amperes.
- Capacidad de Derivación: 15 Posiciones por polo (30 vías en total).
- Ancho Físico: 8 Módulos DIN (Aprox. 144 mm).
- Montaje: Clip integrado para Riel DIN 35mm y perforaciones para montaje en placa.
PRECIO INCLUYE IVA
* Sugerencia del experto: Cuando utilice este bloque de 15 posiciones, la cantidad de cables que saldrán de él será considerable (hasta 30 conductores). Para mantener la estética y seguridad de su tablero, utilice siempre canaletas ranuradas a los costados del bloque. Saque los cables de la Fase hacia la canaleta derecha y los del Neutro hacia la canaleta izquierda. Y por supuesto, asegure un contacto profesional y evite el deshilachado del cobre rematando todos sus cables flexibles con Punteras (Terminales Tubulares) antes de atornillarlos.
