Gabinete Tablero Metalico 600x500x200 C/Chasis 76mod IP65 Ral 7035
Densidad de Distribución Superior: Gabinete 600x500x200mm con Chasis 76 Mod
El gabinete metálico de 600x500x200mm con chasis modular para 76 módulos es la solución definitiva para el instalador que enfrenta proyectos de alta complejidad en espacios de montaje reducidos. Este modelo destaca por su excepcional aprovechamiento del ancho de 500mm, permitiendo organizar hasta 76 polos DIN. Esta configuración es ideal para sub-tableros generales que requieren una gran cantidad de circuitos derivados, permitiendo una segmentación detallada de las cargas sin necesidad de instalar gabinetes de gran altura.
Su acabado en pintura electroestática RAL 7035 (Gris Luz) lo posiciona como un componente de alta gama, preferido en centros médicos, laboratorios y oficinas corporativas por su aspecto limpio y tecnológico. La certificación IP65 asegura una hermeticidad total, protegiendo las 76 posibles protecciones internas contra el polvo industrial y la humedad, asegurando que la inversión en componentes eléctricos se mantenga operativa por décadas.
En ingoa.cl, recomendamos este gabinete para integradores que buscan un acabado "llave en mano". El chasis modular con frontales de seguridad facilita un montaje estructurado, donde el cableado queda oculto y el operario final solo tiene acceso a las manetas de operación, elevando los estándares de seguridad y presentación técnica de la obra.
Ventajas del Sistema de Alta Densidad de 76 Módulos
Este gabinete ha sido diseñado para maximizar la productividad del cuadrista:
- Máxima Capacidad en 600mm: Permite instalar 76 módulos en una altura compacta, distribuidos en 4 filas: 19+19+19+19 módulos; ideal para muros con limitaciones de espacio vertical.
- Chasis Modular Estructurado: Facilita la división de circuitos por zonas o funciones (fuerza, alumbrado, control) de manera visualmente clara.
- Acabado RAL 7035 de Alta Reflexión: Mejora la luminosidad interna del tablero, facilitando las tareas de conexión y mantenimiento preventivo.
- Protección Industrial IP65 / IK10: Máxima resistencia contra agentes externos e impactos, garantizando la seguridad en entornos de trabajo pesado.
Aplicaciones Recomendadas
Perfecto para Tableros Generales Auxiliares (TGA) en centros comerciales, sistemas de control centralizado de iluminación, tableros de distribución para salas de servidores y cuadros de mando para procesos industriales automatizados. Su formato es óptimo para centralizar una gran cantidad de automáticos y diferenciales monofásicos y trifásicos.
Especificaciones Técnicas

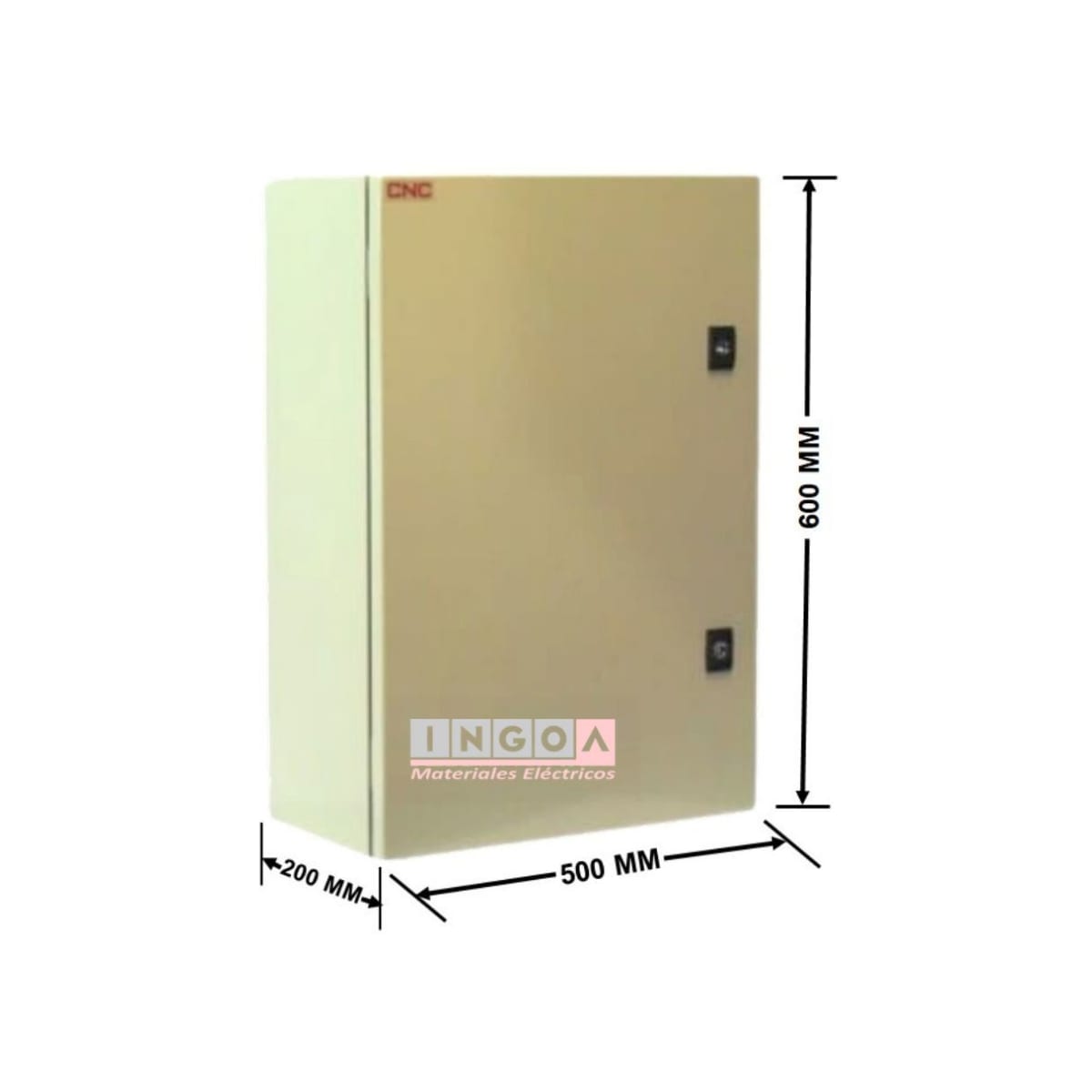

- Dimensiones: 600 mm (Alto) x 500 mm (Ancho) x 200 mm (Fondo).
- Capacidad: 76 Módulos DIN (polos).
- Grado de Protección: IP65 (Totalmente estanco).
- Color: RAL 7035 (Gris Claro Industrial).
- Material: Acero con tratamiento anticorrosivo de alta resistencia.

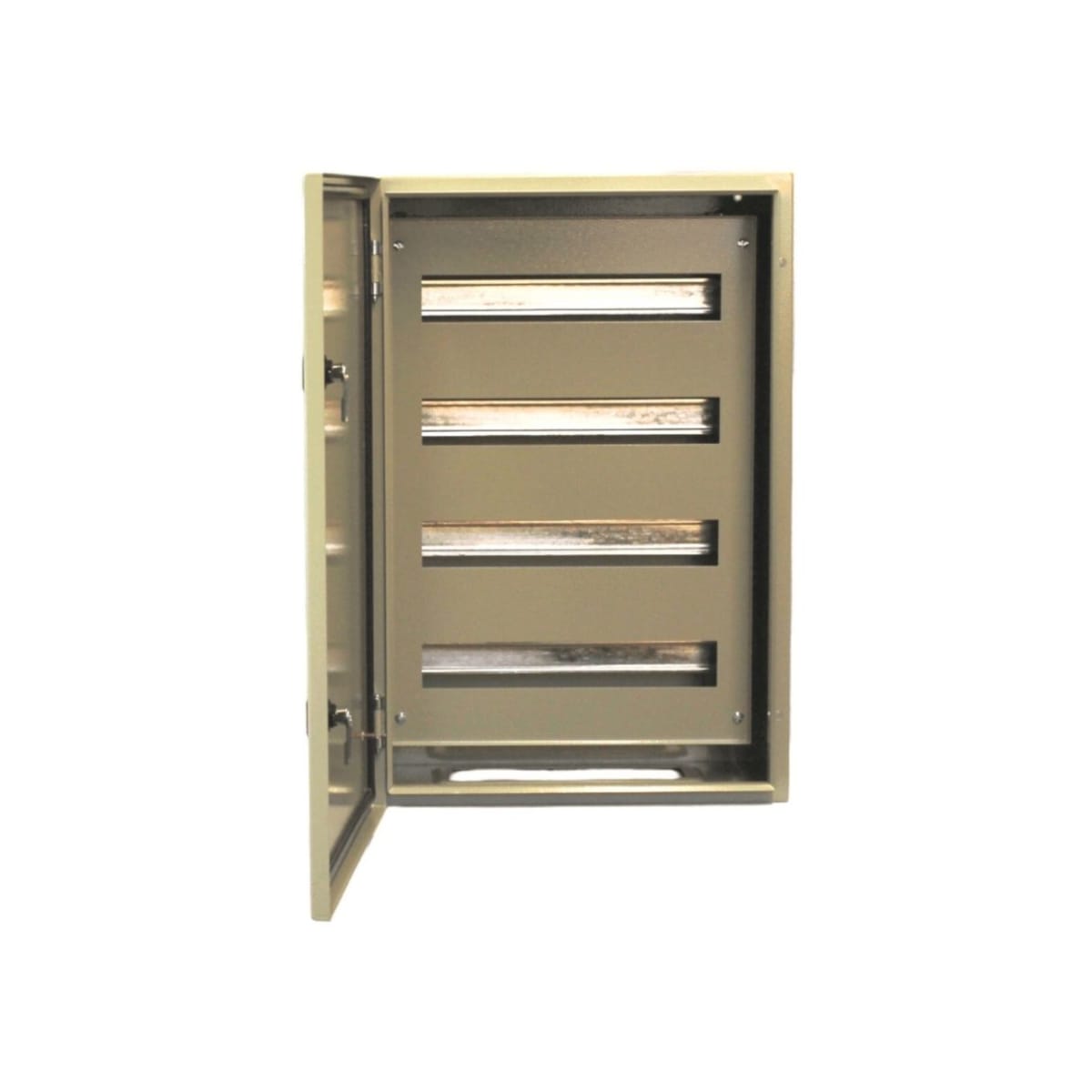

- Incluye: Chasis de alta densidad, rieles DIN, frontales cubremódulos y llave de seguridad.
- Cantidad de rieles din incluidos: 4.
- Placa de montaje incluida.
- Peso total: 15,8 Kg (producto embalado).

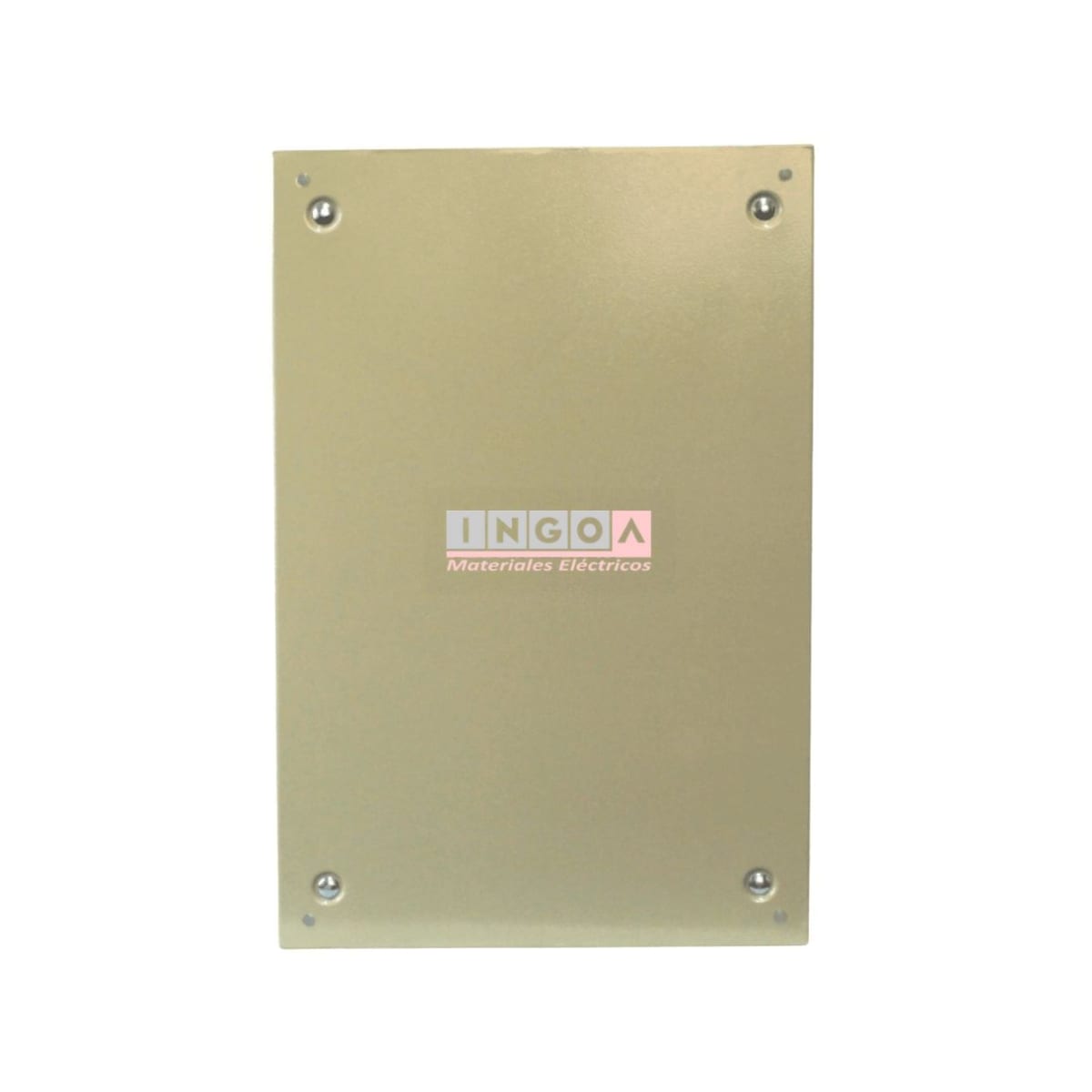

- Tapa interna (ranurada): Se ancla a la estructura del gabinete por medio de 4 pernos.
- Cerradura tipo monedero.
- Cuenta con: Cable de vinculación para la puesta a tierra de la tapa y cuerpo asegura continuidad permanente.
PRECIO INCLUYE IVA
* Sugerencia del experto: Con una carga potencial de 76 módulos, la gestión del cableado es crítica. Recomendamos el uso de peines de conexión (busbars) horizontales para alimentar las filas de automáticos. Esto no solo ahorra espacio de cableado, sino que reduce significativamente la temperatura interna del tablero al eliminar puentes de cable innecesarios.
